4、计算题  （8分）【物理—物理3-4】
（1）渔船常利用超声波来探测远外鱼群的方位。已知某超声波频率为1.0×Hz，某时刻该超声波在水中传播的波动图像如图所示。

①从该时刻开始计时，画出m处质点做简谐运动的振动图像（至少一个周期）。
②现测得超声波信号从渔船到鱼群往返一次所用时间为4s，求鱼群与渔船间的距离（忽略船和鱼群的运动）。
（2）如图所示，一段横截面为正方形的玻璃棒，中间部分弯成四分之一圆弧形状，一细束单色光由MN端面的中点垂直射入，恰好能在弧面EF上发生全反射，然后垂直PQ端面射出。

①求该玻璃棒的折射率。
②若将入射光向N端平移，当第一次射到弧面EF上时_____（填“能”“不能”或“无法确定能否”）发生全反射。

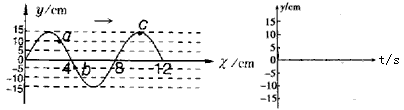

5、其他  如图所示为一列简谐横波在t=0时刻的波动图像，该波沿x轴正方向传播，波速为0.2m/s，试回答下列问题：
（1）此时刻，质点a、b、c所受回复力的大小之比为______________。
（2）此时刻a点的振动方向______________，加速度方向______________，大小正在______________（填“增加”或“减小”）。
（3）在原图上用虚线画出再经过0.9s时的波动图象。
（4）在y-t图上画出x=4cm点的振动图像（示意图）。
