1、填空题  如图所示，是一提升重物用的直流电动机工作的电路图，电动机的内阻为0.6Ω，R=10Ω。直流电压U=160V，电压表示数为110V,则通过电动机的电流_________A，输入电动机的电功率为_________W.

2、选择题  如图所示的电路中，电源电动势为E，内阻为r，R为可变电阻，其余电阻为定值电阻。则开关S闭合后，当R变小时，以下说法正确的是(? )

A．电阻R1的功率变小
B．电阻R2的功率变小
C．电阻R3的功率变大
D．电阻R4的功率变小

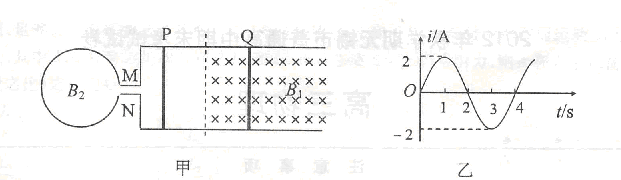

3、计算题  如图甲，电阻为R=2的金属线圈与一平行粗糙轨道相连并固定在水平面内，轨道间 距为d =0.5m，虚线右侧存在垂直于纸面向里的匀强磁场，磁感应强度为B1=0．1T，磁场内外分别静置垂直于导轨的金属棒P和Q，其质量m1=m2= 0．02kg，电阻R1=R2= 2．t=0时起对左侧圆形线圈区域施加一个垂直于纸面的交变磁场B2，使得线圈中产生如图乙所示的正弦交变电流（从M端流出时为电流正方向），整个过程两根金属棒都没有滑动，不考虑P和Q电流的磁场以及导轨电阻．取重力加速度g= l0m/s2，

（1）若第1s内线圈区域的磁场B2正在减弱，则其方向应是垂直纸面向里还是向外？
（2）假设最大静摩擦力等于滑动摩擦力，金属棒与导轨间的滑动摩擦因数至少应是多少？
（3）求前4s内回路产生的总焦耳热．

4、选择题  某玩具电动机的铭牌上标有“6V? 3W”,测得该电动机线圈的电阻为 r=1.0Ω，现将它串联一只定值电阻R后，接在电压恒为U=9V的电源两极上，电动机恰好能正常工作。试求：（1）定值电阻R的值。（2）在1min时间内电动机线圈所发的热量。

5、填空题  某家用白炽灯标识为“220V，40W”，此白炽灯的额定电压为__伏，在此额定电压下工作的额定功率为_____。
