3、选择题  图中所示为某种质谱仪的工作原理示意图。此质谱仪由以下几部分构成：粒子源N；P、Q间的加速电场；静电分析器，即中心线半径为R的四分之一圆形通道，通道内有均匀辐射电场，方向沿径向指向圆心O，且与圆心O等距的各点电场强度大小相等；磁感应强度为B的有界匀强磁场，方向垂直纸面向外；胶片M。由粒子源发出的不同带电粒子，经加速电场加速后进入静电分析器，某些粒子能沿中心线通过静电分析器并经小孔S垂直磁场边界进入磁场，最终打到胶片上的某点。粒子从粒子源发出时的初速度不同，不计粒子所受重力。下列说法中正确的是

A．从小孔S进入磁场的粒子速度大小一定相等
B．从小孔S进入磁场的粒子动能一定相等
C．打到胶片上同一点的粒子速度大小一定相等
D．打到胶片上位置距离O点越远的粒子，比荷越大

4、计算题  如图所示，相距为d的狭缝P、Q间存在着方向始终与P、Q平面垂直、电场强度大小为E的匀强电场，且电场的方向按一定规律分时段变化。狭缝两侧均有磁感强度大小为B、方向垂直纸面向里的匀强磁场，且磁场区域足够大。某时刻从P平面处由静止释放一个质量为m、带电荷为q的带负电粒子（不计重力），粒子被加速后由A点进入Q平面右侧磁场区，以半径r1做圆运动，此时电场的方向已经反向，当粒子由A1点自右向左通过Q平面后，使粒子再次被加速进入P平面左侧磁场区做圆运动，此时电场又已经反向，粒子经半个圆周后通过P平面进入PQ狭缝又被加速，……。以后粒子每次通过PQ间都被加速。设粒子自右向左穿过Q平面的位置分别是A1、A2、A3、……An，……，求：
（1）粒子第一次在Q右侧磁场区做圆运动的半径r1的大小；
（2）粒子第一次和第二次通过Q平面的位置A1和A2之间的距离；
（3）设An与An+1间的距离小于r1/3，则n值为多大。

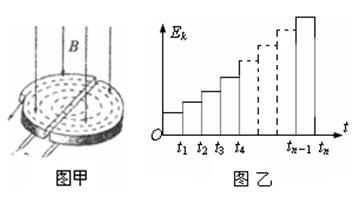

5、选择题  右图甲是回旋加速器的原理示意图。其核心部分是两个D型金属盒，在加速带电粒子时，两金属盒置于匀强磁场中（磁感应强度大小恒定），并分别与高频电源相连。加速时某带电粒子的动能EK随时间t变化规律如下图乙所示，若忽略带电粒子在电场中的加速时间，则下列判断正确的是

A．高频电源的变化周期应该等于tn－tn-1
B．在EK-t图象中t4－t3＝t3－t2＝t2－t1
C．粒子加速次数越多，粒子获得的最大动能一定越大
D．不同粒子获得的最大动能都相同
