参考答案：AD

本题解析：由图线可知,电池的电动势为1.40V,斜率为电池的内阻为1Ω,B错误;短路电流,C错误;电压表的示数为1.20 V时,U内为0,20V,则电路中的电流为0.20A,D正确.
考点：本题考查测量电源的电动势和内阻.

本题难度：一般

3、选择题  已知满偏电流为2mA、内阻为500Ω的电流表，给它串联一个14.5kΩ的电阻后，作为电压表使用，该电压表的量程为
A．10V      B．29V    C．30V     D．100V

参考答案：C

本题解析：当通入满偏电流时，串联部分承担电压即为量程，C对。

本题难度：一般

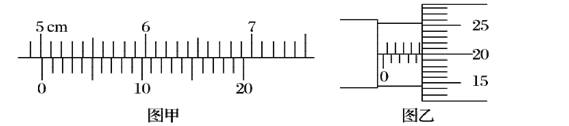

4、填空题  用游标卡尺测量某物体的长度如图甲，由图可知其长度为__   ___cm；用螺旋测微器测量其直径如图乙，由图可知其直径为____ ____mm.

参考答案：5.015；4.700。

本题解析：图甲中物体的长度为50mm+3×0.05mm=5.015cm；图乙中的直径为4.5mm+20.0×0.01mm=4.700mm。
考点：游标卡尺与螺旋测微器的读数。

本题难度：一般

5、实验题  （10分）某型号的电动自行车由4块铅蓄电池供电，电池用久以后性能会下降，表现为电池的电动势变小，内阻变大。某兴趣小组将一辆旧电动自行车电瓶充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。
（1）用多用表直流电压50 V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为____________V。

（2）用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5 Ω。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E =     V；内阻r =        Ω。

（3）分析图丙可知，当前状态电池    （选填“A”“B”“C”或“D”）对电动自行车供电性能较优。

参考答案：（1）11.0（11.1也可以）（2）12  1（3）C

本题解析：（1）用多用表直流电压50 V挡测量每块电池的电动势，可以从表盘中的中间刻度读出正确结果，由指针指示可知：E="11.0" V。
（2）根据闭合电路欧姆定律有：E=I（R+r）+IR0，因此有=?R+由此可知，图像的斜率表示，纵轴截距为由图像可知=，=0.5，解得E="12" V，r="1" Ω。
（3）电动势大的内阻小的电源最优，由图像可知A、B、D图像代表的电源电动势和内阻分别EA="10.9" V，rA="1.76" Ω；EB="10.4" V，rB="2.4" Ω；ED="10" V，rD="4" Ω。比较后C图像代表的电源电动势最大，内阻最小，因此最优。
考点：测定电源的电动势和内阻
点评：考查了测电源电动势和内阻，要根据闭合电路欧姆定律写出图像的函数关系式，然后依据数学知识求解

本题难度：一般
