1、实验题  用多用表的欧姆档进行测量时：
（1）当转换开关置于图甲所示位置时，表针指示如图乙所示，则被测电阻值是_____________Ω；
（2）若用该表再测量阻值约为30Ω的电阻时，应该选_____________倍率档并_____________后再测量。

甲? 乙

参考答案：（1）2200
（2）×1，欧姆调零

本题解析：

本题难度：一般

2、实验题  现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA。为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5Ω，R为电阻箱，阻值范围0-999.9Ω，R0为定值电阻，对电路起保护作用。
（1）实验室备有的定值电阻R0有以下几种规格：
A．10Ω? B．50Ω? C．150Ω? D．500Ω
本实验选用哪一种规格的定值电阻最好？答：_______________；
（2）该同学接入符合要求的R0后，闭合开关K，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E=_______________V，内阻r=_______________Ω。

参考答案：（1）C
（2）10，45

本题解析：

本题难度：一般

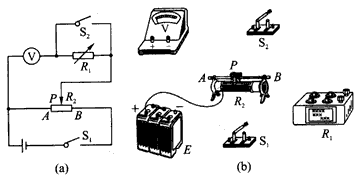

3、实验题  现有一量程为3V的电压表，内阻约为5~6 kΩ，为了较准确地测量其内电阻，在没有电流表的情况下，某同学设计了如图(a)所示的实验电路，按此电路可以测出电压表的内电阻。
（1）试根据图(a)所示的电路图，完成如图(b)所示的实物电路的连线。

（2）若电源E、滑动变阻器R2、电阻箱R1各有两组可供选择：
电源E：①电动势4.0 V，有内阻；②电动势8.0 V，有内阻
滑动变阻器R2：①最大阻值20 Ω；②最大阻值1 700Ω
电阻箱R1：①0-999.9 Ω；②0~9999.9 Ω
为了减小实验误差，电源E应选____，滑动变阻器R2应选____，电阻箱R1应选____（均填序号“①”或 “②”）。
（3）该同学在开关都断开的情况下，检查电路连接无误后，接通电路前应将滑动变阻器的滑动头P置于______端。后续必要的实验操作步骤依次是：________、________、________、________、________。最后记录R1的阻值并整理好器材。（请按合理的实验顺序，选填下列步骤前的字母）
A.闭合开关S1
B.闭合开关S2
C.断开开关S1
D.断开开关S2
E.调节R2的阻值，使电压表指针偏转到满刻度
F.调节R2的阻值，使电压表指针偏转到满刻度的一半
G.调节R1的阻值，使电压表指针偏转到满刻度的一半
H.调节R1的阻值，使电压表指针偏转到满刻度
（4）按正确的实验步骤操作完成后，如果所得的R1的阻值为5 400.0Ω，则图(a)中被测电压表V的内阻rV的测量值为____Ω，该测量值____（填“略大于”“略小于”或“等于”）实际值。

参考答案：（1）
（2）①，①，②
（3）A（左），ABEDG（或BAEDG）
（4）5 400，略大于

本题解析：

本题难度：困难

4、简答题  如图所示，一个质量为m、带电量为q的粒子，由静止开始，先经过电压为U1的电场加速后，再垂直于场强方向射入两平行金属板间的匀强电场中．两金属板板长为l，间距为d，板间电压为U2，求：粒子射出两金属板间时偏转的距离y和偏转的角度φ．

参考答案：（1）在加速电场中，电场力做功等于 粒子动能的变化故有：
qU1=12mv2-0
粒子加速后的速度v=

本题解析：

本题难度：一般

5、实验题  在测定金属电阻率的实验中，某同学连接电路如图所示，闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：

（1）若电流表示数为零、电压表示数为E，则发生故障的是_________________（填“待测金属丝”“滑动变阻器”或“电键”）。
（2）若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至___________档（填“欧姆×100”“直流电压10V”或“直流电流25mA”），再将__________（填“红”或“黑”）表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱。若只有滑动变阻器断路，则多用电表的示数依次是___________、____________、_____________。

参考答案：（1）待测金属丝
（2）直流电压10V ；红；0；E；E

本题解析：

本题难度：一般
