1、实验题  有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流．
A．待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N．
B．电流表A：量程0.6A、内阻0.1Ω．
C．电压表V：量程3V、内阻3kΩ．
D．滑动变阻器R：最大阻值200Ω．
E．电源E：电动势约3V、内阻约1.5Ω．
F．开关S一个．
(1) 根据你的测量需要，“B．电流表A”、“C．电压表V”中应选择 ____________．（只需填写序号即可）
(2) 在虚线框内画出你设计的实验电路图．

(3) 测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流IAmax = _______________，式中除N、n外，其他字母符号代表的物理量是________________________．

参考答案：（1）C（2分）（2）电路如图所示 （4分） （3）?，U为电压表读数，Rv为电压表内阻（2分）

本题解析：①由题意需要求出的是电流表A0的满偏电流，故应通过串联的方式测出，但电流表的最大量程0.6A，和待测电流表相差太多，故无法使用，电压表的电流最大为=1000μA，故可以用电压表代替电流表使用；
②测量中将电压表与待测电阻串联，因滑动变阻器的电阻只有200Ω，而电压表内阻达到3000Ω，用限流接法无法完成实验，故可以采用分压接法；电路如图所示

③电压表与电流表串联，则两表中的电流相等，则由电压表可求得电流值为：，而待测电流表刻度均匀，故有满偏电流：，其中U为电压表读数，Rv为电压表内阻；

本题难度：一般

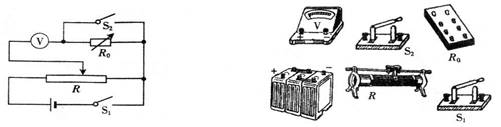

2、实验题  利用如图所示电路测量量程为800mV的电压表的内阻RV(RV约为900Ω)，其实验步骤是：
A．按照电路图正确连接好测量电路，将滑动变阻器R的滑片移到最右端；
B．合上开关S1和S2，调节滑动变阻器R的滑片位置，使得电压表的指针指到满刻度；
C．保持开关S1闭合，断开开关S2，只调节电阻箱R0的阻值，使得电压表指针指到满刻度的一半；
D．读出电阻箱接入电路中的电阻值R0，即为电压表内阻RV的测量值.
可供选择的实验器材有：
待测电压表:量程为800mV，内阻约为900Ω
滑动变阻器:最大阻值200Ω，额定电流1A
滑动变阻器:最大阻值10Ω，额定电流2A
电阻箱:最大阻值999.9Ω，阻值最小改变量为0.1Ω
电阻箱:最大值99.9Ω，阻值最小改变量为0.1Ω
电池阻:电动势约12V，内阻约1Ω以及导线和开关等
按照上述实验方法，回答下列问题：
（1）为了使测量比较准确，除了电池组、导线、开关和待测电压表外，从上述器材中还应选用的器材是____________(用器材前的序号字母表示)
（2）如图所示，在这些器材的实物图上，用笔画线表示导线，连接成测量电路

（3）对于用上述方法测出的电压表内阻RV的测量值R测和真实值R真的关系及测量误差,下列说法正确的是　　　　。
A．R测﹥R真?C．若RV越大,测量值R测相对于真实值R真的误差就越大
B．R测﹤R真?D．若RV越大,测量值R测相对于真实值R真的误差就越小

参考答案：（1）(4分)C、D　　
（2）(4分)如图　　
（3）(3分)A、D

本题解析：（1）本实验采用半偏法测电压表内阻，为了使测量比较准确，需要用到小阻值的滑动变阻器，练成分压电路，即C，还需要比电压表阻值大的电阻箱，即D，
故答案为CD
（2实物图如下

（3）对于用上述方法测出的电压表内阻RV的测量值R测和真实值R真的关系及测量误差，因为断开开关时，电阻变大，分压部分所分电压也变大，所以当电压表半偏时，电阻箱分的电压比电压表大，故电阻也大，所以测量值大于真实值，即R测﹥R真，A正确
若RV越大,测量值R测相对于真实值R真的误差就越小，D正确
故选AD

本题难度：一般

3、实验题  一个定值电阻，其阻值约在40~50Ω之间，现需要测量其阻值。给出的实验器材有：?电池组 E：电动势9V，内阻约为0.５Ω
电压表V：量程0~10V，内阻20kΩ
电流表A1:量程0～50mA，内阻约为20Ω
电流表A2:量程0～300mA，内阻约为4Ω
滑动变阻器R1：阻值范围0~100Ω，额定电流1A
滑动变阻器R2：阻值范围0~1700Ω，额定电流0.1A
电键Ｓ、导线若干

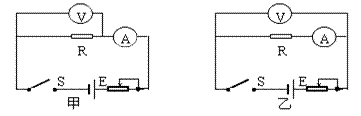

如上图所示，有两种电路可供选择。测量中为了减小实验误差，实验所用的电流表应为?（填代号）滑动变阻器应为?（填代号），实验应选图?所示的电路图。?

参考答案：

本题解析：待测电阻阻值约在40~50Ω之间，电动势9V，所以电路中电流的最大值约为：，所以电流表应该选择电流表A2:量程0～300mA，内阻约为4Ω，滑动变阻器起限流作用，为了操作方便，应该选择滑动变阻器R1：阻值范围0~100Ω，额定电流1A，因为，所以应该选用电流表外接法，即甲图
故答案为：

本题难度：一般

4、实验题  测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题

（1）在闭合开关之前，为防止电表过载，滑动变阻器的滑动头P应放在 ___处（填a.b）
（2）现备有以下器材：
A．干电池1个?
B．滑动变阻器（0~50Ω ）
C．滑动变阻器（0~1750Ω）
D．电压表（0~3V）
E．电压表（0~15V）
F．电流表（0~0.6A）
G．电流表（0~3A）
H．电键一个，导线若干。
该实验应选择的器材是?。(填字母代号)
（3）图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=__?V，内电阻r=_?_Ω。

参考答案：（1） b?（2）ABDFH?（3）1.5? 1.0

本题解析：（1）在闭合开关之前，为防止电表过载，闭合电路总电阻应该最大，滑动变阻器的滑动头P应放在b处.
（2）滑动变阻器0～1750Ω阻值太大，调节不方便，应选0～50Ω的；一节干电池电动势约为1.5V,用3V量程电压表就可以，15V量程太大；本电路电流不能太大，否则内阻变化很快，所以电流表应选0～0.6A即可。
故选ABDFH
（3）由图象可知，电源电动势为1.5 V，内阻
点评：根据不使电表受损和尽量减小误差的原则选择电表，首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大的偏转(一般要大于满刻度的1/3)，以减小测量误差.

本题难度：一般

5、实验题  有一个电阻Rx，其阻值大约为20Ω，现要更精确地测量其电阻，手边现有器材如下：
A．电源E（电动势12.0V，内阻为0.5Ω）；
B．电压表（0～3～15V，内阻大于3kΩ）；
C．电流表（0～0.6～3A，内阻小于1Ω）；
D．滑动变阻器R1（0～10Ω，2.0A）；
E．滑动变阻器R2（0～1700Ω，0.3A）；
F．开关S和导线若干。
（1）滑动变阻器应选用___________（填写器材代号）。连接电路时，电压表的量程应选___________V，电流表的量程应选___________A。
（2）请在下边方框中画出实验电路图。

参考答案：（1）R1；0~15；0~0.6
（2）

本题解析：

本题难度：一般
