1、实验题  某物理课外兴趣小组，为测量一根细长而均匀的金属材料样品的电阻率：

（1）他们先用多用表电阻“×1”挡测量金属丝的电阻时表针指示如图所示，由此可粗测得金属丝的电阻为           Ω。
（2）为了更准确测量金属丝的电阻，他们准备用伏安法测量金属丝的电阻，由于电流表和电压表的电阻未知，他们将可动触头由位置a移到位置b，同时观察电流表和电压表示数的变化，发现电流表A的示数变化显著．为减小误差，你认为宜将可动触头P接         （a或b）。

（3）由于电流表和电压表不是理想的，图中的测量电路存在系统误差，若可动触头P接a，则Rx的测量值         真实值（填“等于”、“大于”、“小于”）

参考答案：（1）5Ω   （2）b       （3）小于

本题解析：（1）指针只在5，档位为“×1”，电阻为5×1Ω=5Ω（2）电流表A的示数变化显著，是因为电压表分流较大，电压表电阻与带测电阻相当，所以应用内接法（3）若可动触头P接a，实际测量的电阻为带测电阻与电压表并联后的阻值，偏小

本题难度：一般

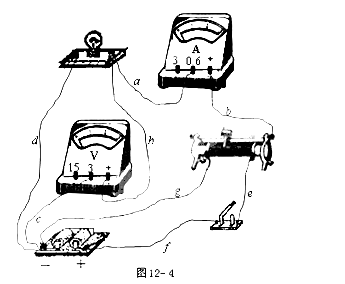

2、实验题   在“描绘小灯泡的伏安特性曲线”实验中用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后：

①若电压表的示数为2V，电流表的的示数为零，小灯泡不亮，则断路的导线为_____；
②若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________.

参考答案：
当电压表有读数，而小灯泡又不亮时说明了导线d断；当电压表示数为零，电流表有示数，小灯泡亮说明回路中有电流，断线位置必定在电压表接线的两端，如果是d断，灯泡将不亮，则只能是h断；若反复调节滑动变阻器，小灯泡亮度变化，而电压表、电流表示数不能调为零，说明此时有电流流过电压表，如果是a、f断，电压表、电流表读数均为零（无论怎样调节），故只能是导线g断路。答案：①d导线；②h导线；③g导线

本题解析： 略

本题难度：一般

3、实验题  如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点。为了检测小灯泡、开关以及 3根导线：

①在连接点1、2已接好的情况下，应当选用多用电表的       （填“电压”“电流”“欧姆”）挡，进行检查；
②在连接点1、2同时断开的情况下，应当选用多用电表的        （填“电压”“电流”“欧姆”）挡，进行检查；
③在开关闭合情况下，若测得3、4两点间的电压接近电源的电动势，则表明        。

参考答案：①电压②欧姆③小灯泡断路

本题解析：①在连接点1、2已接好的情况下，1、2两点间有电压，所以应用电压挡进行测量；
②在连接点1、2同时断开的情况下，即与电源断开的情况下，应用多用电表的欧姆挡进行检查；
③在开关闭合情况下，若测得3、4两点间的电压接近电源的电动势，则表明小灯泡左端3与电源左端2等势，小灯泡右端4与电源右端1等势，又小灯泡不亮说明可能小灯泡发生断路．
考点： 考查了伏安法测电阻．对判断电路故障问题注意检查电源（或电压）时应用电压表即多用电表的电压挡；检查电阻时应将被检查的电阻与电源（或其它电路）断开；根据欧姆定律判断电路是断路还是短路．

本题难度：一般

4、实验题  （1）如图所示，螺旋测微器的读数为             mm

（2）把量程为3mA的电流表改装成欧姆表，其结构如图所示，其中电源电动势E=3V。改装后，将原来电流表3mA的刻度定为电阻的“0”刻度，欧姆表的中值电阻为           Ω，2mA刻度处标       Ω。

参考答案：（1）3.853mm (3.852或3.854均算正确)（2）1000 Ω， 500Ω。

本题解析：（1）螺旋测微器的固定刻度为3.5mm，可动刻度为0.01×35.3mm=0.353mm，所以最终读数为3.853 mm．
（2）电压3V，3mA的时候标度为零，即外加电阻为零，内电阻为R，；总电阻=外加电阻+内带电阻，1.5mA的时候总电阻 欧，则外加电阻=2000-R=2000-1000=1000欧，2mA的时候总电阻 ，外加电阻=1500-R=1500-1000=500欧。
考点：考查了螺旋测微器读数，电表的改装

本题难度：一般

5、实验题  某研究性学习小组为了制作一个传感器，需要选用某种电学元件．实验中首先要描绘该元件的伏安特性曲线，实验室备有下列器材：

A．待测元件（额定电压2V、额定电流200mA）
B．电流表A1（量程0～0.3A，内阻约为1Ω）
C．电流表A2（量程0～0.6A，内阻约为0.5Ω）
D．电压表V（量程0～3V，内阻约为10kΩ）
E．滑动变阻器R1（阻值范围0～5Ω，允许最大电流1A）
F．滑动变阻器R2（阻值范围0～1kΩ，允许最大电流100mA）
G．直流电源E（输出电压3V，内阻不计）
H．开关S，导线若干
（1）为提高实验的准确程度，电流表应选用      ；为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用        （以上均填器材代号）
（2）请在答题卷的方框内画出满足实验要求的电路图，并把答题卷图中所示的实验器材用实线连接成相应的实物电路图。

参考答案：（1） A1；R1（2）电路如图.

本题解析：（1）待测元件额定电流是200mA=0.2A，则电流表应选电流表A1（量程0～0.3A，内阻约为1Ω）；电源电动势是3V，不论使用哪个滑动变阻器都能保证电路安全，为方便实验操作，应选用最大阻值较小的滑动变阻器R1．
（2）本实验中滑动变阻器采用分压接法；待测元件的电阻，；；故，电流表应采用外接法，实验电路图如图所示；
考点：描绘元件的伏安特性曲线.

本题难度：一般
