1、实验题 如图所示是“研究电磁感应现象”的实验装置:
(1)请你用实线作为导线将实物图连接完整;
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后,将线圈A中的铁芯迅速抽出,则电流计指针会______(“向右偏”或“向左偏”);
参考答案:(1)如图所示?(2)向左偏
本题解析:(1)实物连线如图;(2)当在闭合电键时,发现灵敏电流计的指针向右偏了一下.则说明线圈磁通量变大,导致电流计指针向右偏一下.合上电键后,将线圈A中的铁芯迅速抽出,线圈磁通量减少,电流表指针将向左偏。
本题难度:一般
2、实验题 (8分)某同学通过实验研究小灯泡的电压与电流的关系。可用的器材如下:电源(电动势3V,内阻1Ω)、电键、滑动变阻器(最大阻值20Ω)、电压表、电流表、小灯泡、导线若干。
(1)实验中移动滑动变阻器滑片,得到了小灯泡的U-I图象如图a所示,则可知小灯泡的电阻随电压增大而??(填“增大”、“减小”或“不变”)。
(2)根据图a,在图b中把缺少的导线补全,连接成实验电路(其中电流表和电压表分
别测量小灯泡的电流和电压)。
(3)若某次连接时,把AB间的导线误接在AC之间,合上电键,任意移动滑片发现都不能使小灯泡完全熄灭,则此时的电路中,小灯泡可能获得的最小功率是 ?________W(本小题若需要作图,可画在图a中,结果保留两位有效数字)。
参考答案:(1)增大? (2)如图?
(3)0.32W(0.30~0.34都对)
本题解析:(1)由 图a可知,图线斜率逐渐变大,所以小灯泡的电阻随电压增大而增大;
(3)当滑片滑到变阻器中点时,小灯泡可能获得的功率最小,此进滑动变阻器接入电路的等效电阻为5Ω,将此时变阻器看作电源内阻一部分,电源内阻将为6Ω,在图中画出电源U-I图象,如图所示,小灯泡此进的功率为
本题难度:一般
3、简答题 在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材:
A.小灯泡(3.8V,1.5W)
B.直流电源(电动势4.5V,内阻约0.4Ω)
C.电流表(量程0~500mA,内阻约0.5Ω)
D.电压表(量程0~5V,内阻约5000Ω)
E.滑动变阻器R1(0~5Ω,额定电流2A)
F.滑动变阻器R2(0~50Ω,额定电流1A)
G.开关一个,导线若干
如果既要满足测量要求,又要使测量误差较小,应选择如图所示的四个电路中的______,应选用的滑动变阻器是______(选填R1或R2).
参考答案:由于伏安特性曲线中的电压和电流均要从零开始测量,所以滑动变阻器应选用分压式,分压式接法适用于测量较大阻值电阻(与滑动变阻器的总电阻相比),由于R1<RL,选用R1时滑片移动时,电压变化明显,便于调节.又小灯泡的电阻约RL=9.6Ω,RVRL>RLRA,所以安培表应该选用外接法.故应选用图丙所示电路由于电路中采用分压接法,故滑动变阻器应采用小电阻R1;
故答案为:丙,R1
本题解析:
本题难度:一般

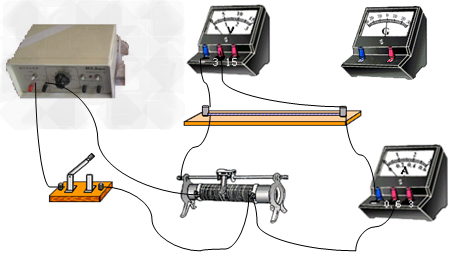

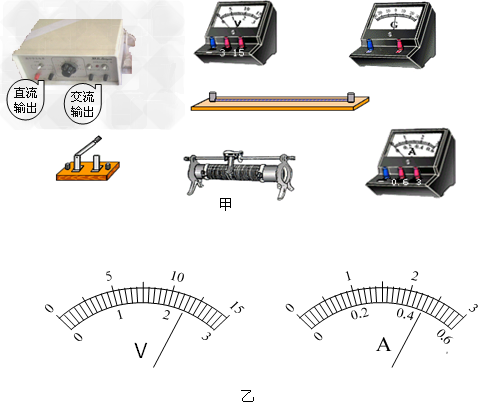

4、实验题 用伏安法测量金属丝的电阻(阻值在3至9 Ω之间),现提供图甲所示的实验器材.实验要求获得多组数据,且金属丝上所加的电压须从零开始。
(1)请在图甲中选择必要的器材,并进行连线。
(2)某次实验测量时,两表均选用小量程。表面刻度及指针如图乙所示,则该金属丝的电阻值为___________。
参考答案:(1)
(2)5.0Ω
本题解析:
本题难度:一般
5、实验题 (9分)在“测定金属的电阻率的”实验中,通过多用电表测得金属丝的阻值大约为100Ω。现有以下器材:
A.电源E,电动势约为4.5V,内阻忽略不计;
B.电流表A1,量程0~40mA,内阻RA1约为4Ω;
C.电流表A2,量程0~40mA,内阻RA2为4Ω;
D.电压表V,量程0~15V,内阻RV为15kΩ;
E.定值电阻R0,阻值为50Ω;
F.滑动变阻器R,最大阻值为10Ω;
G.单刀单掷开关K,导线若干。
(1)要精确测量金属丝的阻值Rx,除A、F、G还需要的仪器有?(填选项代号)
(2)要求测量中尽量减少误差,试在虚线框中画出测量电路图(图中的元件要用题中相应的英文字母标注);
(3)测量中某块电流表的读数为40 mA,若用到另一块电流表其读数为25mA,若用到电压表其读数为3V,则金属丝的阻值Rx=____________________。
参考答案:(1)BCE (3分)?(2)如图所示。(3分)
(3)90Ω(3分)
本题解析:略
本题难度:一般
