1、填空题  某电压表内阻在20KΩ～40KΩ之间，实验室提供下列可以选用的器材：
待测电压表V（量成为3V）电流表A1（量成为200μA）
电流表A2（量成为5mA）电流表A3（量成为0.6A）
滑动变阻器R（最大阻值为1KΩ）电源E（电动势4V）电键K
（1）所提供的电流表应选______
（2）为了减小误差多测几组数据，试画出符合要求的实验电路图．

2、填空题  一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为________V，用它来测量一段电路两端的电压时，表盘指针如右图所示，这段电路两端的电压是________V．

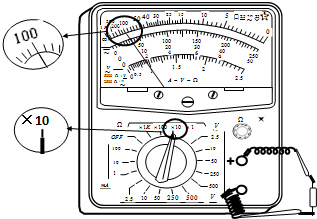

3、简答题  用多用电表测未知阻值的电阻．按正确步骤操作后，测量结果如图所示，读出其阻值大小为______Ω．为了使多用电表测量的结果更准确，必须进行如下操作：
a．将选择开关打到______挡
（填×1、×10、×100、×1K）
b．将红黑表笔______，调节______旋钮，进行欧姆调零
c．把电阻接在两表笔之间进行测量并读数
d．测量完毕将选择开关打到______挡．

4、计算题  如图10所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，器材规格如下

（1）待测电阻Rx（约100 Ω）；
（2）直流毫安表（量程0 ~ 50 mA，内阻约50 Ω）；
（3）直流电压表（量程0 ~ 3 V，内阻约5 kΩ）；
（4）直流电源（输出电压6 V，内阻不计）；
（5）滑动变阻器（阻值范围0 ~ 15 Ω，允许最大电流1 A）；
（6）开关1个，导线若干条
根据器材的规格和实验要求，在左框中画出实验电路图，在右边的实物图上连线。

5、选择题  某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍.如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到（?　）?
A．倍?
B．倍?
C．（m+n）倍?
D．｜m-n｜倍
