1、选择题  两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图所示，OA=h，此电子具有的初动能是（　　）
A．

参考答案：设出电子的初动能Ek0，末动能为零，极板间的电场E=Ud，
根据动能定理：-eEh=0-Ek0，
解得：Ek0=eUhd
故选：D

本题解析：

本题难度：简单

2、简答题  示波器的原理图如图所示．电子经电压为U1的电场加速后，射入电压为U2的偏转电场，离开偏转电场后电子打在荧光屏上的P点，离荧光屏中心O的侧移为y．已知偏转电场极板的长度为L1，两板间的距离为d，荧光屏离极板右端的距离为L2，
（1）电子在偏转电场中和离开偏转电场后分别做什么运动？
（2）求电子打到荧光屏上时的侧移y．

参考答案：（1）电子在偏转电场中水平方向不受力，竖直方向受到电场力作用，做类平抛运动，离开偏转电场后不受力，做匀速直线运动．?
（2）电子在加速电场中加速时，由动能定理可得
eU1=12mv02?
电子在偏转电场中做类平抛运动，由动力学知识可得：
电子离开偏转电场时的侧位移?y1=12at2?
水平方向?L1=v0t?
加速度?a=eU2md?
竖直分速度vy=at?
速度偏向角的正切?tanθ=vyv0?
电子离开偏转电场后做匀速运动，在打到荧光屏上的这段时间内，竖直方向上发生的位移?
?y2=L2tanθ?
联立以上各式可得
电子打到荧光屏上时的侧移y=y1+y2=U2L14U1d(L1+2L2)?
答：（1）电子在偏转电场中做类平抛运动，离开偏转电场后做匀速直线运动；
（2）电子打到荧光屏上时的侧移y为U2L14U1d(L1+2L2)．

本题解析：

本题难度：一般

3、填空题  如图为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为200～300Ω的定值电阻，测量的某些操作步骤如下：（填写字母符号）
①调节可调整部件______，使电表指针停止在电流表零刻度；
②调节可调整部件K，使它的尖端指向______位置；
③将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调部件______，使电表指针指到______位置．

参考答案：①多用电表的使用首先进行机械调零：调节可调部件 S，使电表指针停在电流表、电压表的零刻度（或表盘左边的零刻度）的位置
②选择合适的档位：因电阻约为200～300欧，为使指针指在表盘中央刻度附近，则选择×10．
③打到欧姆档，需进行欧姆调零，将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触即调节T，使得电表指针指向右边的零刻度位置或电阻零位置．
故答案为：S，×10，T，电阻零．

本题解析：

本题难度：一般

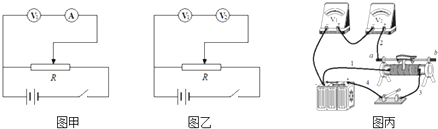

4、简答题  小芳所在小组的同学们准备测量一个量程为3V、内阻约为3kΩ的电压表V1的内阻值R1，在实验室找到了下列器材：
A．电源E：电动势约为9V；B．电流表A：量程为0.6A，内阻约0.6Ω；
C．电压表V2：量程为6V，内阻R2=6kΩ； D．滑动变阻器R，最大阻值为100Ω；
E．单刀单掷开关及导线若干．
（1）同学们先设计了甲乙两个实验电路图，两个电路滑动变阻器均选择了分压连接方式，理由是______；
（2）经过讨论后最终选择了乙电路，不选择甲电路的理由是______；

（3）同学们连好了电路如图丙，闭合开关前，应将滑动变阻器的滑片滑到______（选填a或b）端；
（4）闭合开关，调节滑动变阻器，发现电压表的读数几乎不变化，可能是______（选填导线编号）断了；
（5）排除故障后，读得电压表V1、V2读数分别为U1、U2，电压表V1的内阻为：______．

参考答案：①同学们先设计了甲乙两个实验电路图，两个电路滑动变阻器均选择了分压连接方式，理由是电压表内阻远大于滑动变阻器电阻，限流接法电压范围小；
②经过讨论后最终选择了乙电路，不选择甲电路的理由是电流表量程太大；
③同学们连好了电路如图丙，闭合开关前，应将滑动变阻器的滑片滑到a端；
④闭合开关，调节滑动变阻器，发现电压表的读数几乎不变化，可能是1导线断了；
⑤根据欧姆定律V2中的电流I=U2R2，则R1=U1I=U1U2R2；
故答案为：①电压表内阻远大于滑动变阻器电阻，限流接法电压范围小；②电流表量程太大；③a；④1；⑤U1U2R2；

本题解析：

本题难度：一般

5、实验题  某同学为完成“用描迹法画出电场中平面上的等势线”实验，使用如图所示的实验器材：电源E(电动势为12 V，内阻不计)，木板N(木板上依次铺有白纸、复写纸和导电纸各一张)，两个金属接线柱A、B做电极，滑动变阻器R(其总阻值小于两电极间导电纸的电阻)，直流电压表V(量程为6 V，内阻很大)，电流表G(量程0~300 μA，零刻线在刻度盘中央)，开关、探针和导线若干。
现用图中仪器描绘两电极间电场中的等势线，A、B间电压要求为6 V。
(1)在图甲中完成实验电路的连线(导线不得交叉)。
(2)本实验的原理是利用导电纸上形成的________来模拟真空中的________静电场。因此对所模拟的静电场来说，图甲中的A相当于________，B相当于________。
(3)图乙为实验装置的一部分，图中A、C、D、O、E、F、B各点相邻两点间距离相等，其中A、B为金属接线柱。当电流从左接线柱流入电流表G时，其指针向左侧偏转。当探针Ⅰ接在F点，探针Ⅱ接在导电纸上某点时，电流表G指针向右接线柱一侧偏转。为尽快找到等势点，探针Ⅱ应________移动。(填“向左”或“向右”)
?

参考答案：（1）
（2）恒定电流的电场，等量异种点电荷，正电荷，负电荷
（3）向左

本题解析：

本题难度：一般
