1、填空题  为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：
A．电流表G1（2mA　100Ω）
B．电流表G2（1mA　内阻未知）
C．电阻箱R1（0～999.9Ω）
D．电阻箱R2（0～9999Ω）
E．滑动变阻器R3（0～10Ω　1A）
F．滑动变阻器R4（0～1?000Ω　10mA）
G．定值电阻R0（800Ω　0.1A）
H．待测电池
I．导线、电键若干
（1）采用如图1所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：

参考答案：（1）从表格中的数据看，I1-I2成正比．图线为过原点的直线，电流表G2和电流表G1并联，电流之比就是内阻的反比．如图，I1I2=2，电流表G1的内阻是100Ω，所以电流表G2的内阻等于200Ω．
?（2）滑动变阻器①只有在阻值相对较小时，移动变阻器，电表的示数变化比较明显．所以滑动变阻器①选R3；电阻箱②和G2相当于构成一电压表，如果量程为3V，该电阻箱的阻值为2800Ω．所以电阻箱②选R2．
（3）实物图连线如图．



故答案为：（1）如图，200
（2）R3　R2
（3）如图

本题解析：

本题难度：一般

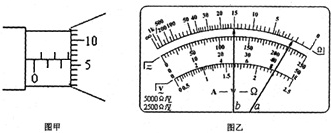

2、简答题  在粗测金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图甲所示，读数为______mm，再用多用电表“×10”欧姆档对金属导线电阻进行测量，指针处于a位置，如图乙所示，为更准确测量，应换用______档进行测量（填“×l”或“×100”），若多用电表的选择开关处于正确的档位，指针处于b位置，此时的读数是______Ω．

参考答案：由图示螺旋测微可知，固定刻度示数为2.5mm，可动刻度示数为6.1×0.01mm=0.061mm，螺旋测微器示数为2.5mm+0.061mm=2.561mm；
由图乙所示可知，指针在a位置时偏角过大，所选档位太大，应换用小挡，用×l挡测量，由图乙所示可知，欧姆表示数为15×l=15Ω；
故答案为：2.561，×l，15．

本题解析：

本题难度：一般

3、填空题  某同学采用如图甲所示的电路测定电源电动势和内电阻，已知干电池的电动势约为1.5V，内阻约2Ω，电压表（0～3V　约3kΩ），电流表（0～0.6A　约1.0Ω），滑动变阻器有R1（10Ω　2A）和R2（100Ω　0.1A）各一只．
（1）实验中滑动变阻器应选用______（选填“R1”或“R2”）．
（2）在图乙中用笔画线代替导线连接实验电路．
（3）在实验中测得多组电压和电流值，得到如图丙所示的U-I图象，由图可较准确地求出电源电动势E=______V；内阻r=______Ω．

参考答案：（1）电路中最大电流I=Er=1.5V2Ω=0.75A，R2的额定电流小于0.75A，同时R2阻值远大于电源内阻r，不便于调节，所以变阻器选用R1．
（2）对照电路图，按电流方向连接电路，如图所示．
（3）由闭合电路欧姆定律U=E-Ir得知，当I=0时，U=E，U-I图象斜率的绝对值等于电源的内阻，则将图线延长，交于纵轴，纵截距即为电动势E=1.48V
r=△U△I=1.48-0.80.36Ω=1.88Ω．
故答案为：
（1）R1；（2）连线如图；（3）1.48，1.88

本题解析：

本题难度：一般

4、计算题  不可伸长的绝缘轻绳长为，一端系于O点，另一端系一质量为、电量为的点电荷，点电荷可在平面内绕O点做半径为的圆周运动，如图甲所示，本题计算中忽略点电荷的重力。
（1）当点电荷以速率沿方向通过A（R，0）点的瞬间，在空间中加沿轴正方向的匀强电场，如图乙所示，要使点电荷能做完整的圆周运动，电场强度需满足何条件？
（2）在（1）问中，其他条件不变，将空间中的电场用垂直平面向里的匀强磁场代替，如图所示，要使点电荷仍能做半径为的圆周运动，磁感应强度需满足何条件？
（3）变化的磁场周围可以激发感生电场，若上述磁场随时间均匀变化，会在点电荷运动的圆形轨道上产生一个环形电场，其电场线是闭合的，各点场强大小相等。现在空间加一垂直平面向里的匀强磁场，其磁感应强度B变化情况如图丁所示，时刻点电荷的速率为，轻绳一直处于伸直状态。试求时间内，轨道中形成的感生电场的大小，并在图戊中作出点电荷在时间内图像，要求写出主要的分析过程。

参考答案：解：（1）分析可知，点电荷运动到最左端绳子张力最小，设此时速度大小为v
由动能定理
在最左端时
得
当时，点电荷能做完整圆周运动，解得
（2）磁场垂直纸面向内，对点电荷产生的洛伦兹力始终指向O点
对任一点进行受力分析有
得
当时，点电荷能做完整的圆周运动，解得
（3）0至T时间内磁场均匀变化，激发的感生电动势为E，则

感生电场的场强
①0～T时间内，磁场均匀增加，感生电场的场强大小一定，点电荷在圆形轨道上作匀加速圆周运动，加速度大小
经时间T后，速度大小
②T～2T时间内磁场不变，感生电场的场强为零，点电荷在圆形轨道上作匀速圆周运动，速率v1不变
③2T～4T时间内磁场均匀减小，感生电场的场强大小一定，点电荷在圆形轨道上作匀减速圆周运动，加速度大小
经时间2T后，
④4T～5T时间内磁场变，感生电场的场强为零，点电荷在圆形轨道上作匀速圆周运动，速率不变
根据以上结果，作图如下：

本题解析：

本题难度：困难

5、实验题  为了测量两节串联干电池的电动势，某同学设计了如图甲所示的实验电路。其中：E是待测电池组，内阻不能忽略；V1、V2是两只量程都合适的电压表，内阻不是很大，且未知；S1、S2是单刀单掷开关；导线若干。
（1）请根据电路图甲，在图乙的实物中连线，将器材连成实验电路。
?
（2）简要写出实验步骤和实验中需要测量的物理量______________。
（3）用测出的物理量作为已知量，写出计算串联电池组电动势的表达式______________。

参考答案：（1）（2）闭合S1，分别读出V1和V2的读数U1和U2；再闭合S2，读出V1的读数V1"
（3）

本题解析：

本题难度：一般
