参考答案：由于滑动变阻器阻值变大，故整个外电路电阻变大，故总电流变小，内电压变小，故外电压变大，故灯泡B变亮；
由于总电流变小，而通过灯泡B的电流变大，根据干路电流等于各个之路电流之和，得到通过电阻R0的电流减小，故电阻R0两端的电压变小；
电阻R0两端的电压变小，而电源的输出电压变大，故灯泡A两端的电压变大，故灯泡A变亮；
故选A．

本题解析：

本题难度：简单

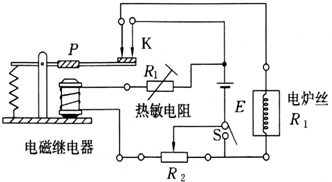

3、实验题  现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干．如图所示，试设计一个温控电路．要求温度低于某一温度时，电炉丝自动通电供热，超过某一温度时，又可以自动断电.工作过程：闭合S当温度低于设计值时热敏电阻阻值大，通过电磁继电器电流不能使它工作，K接通电炉丝加热．当温度达到设计值时，热敏电阻减小到某值，通过电磁继电器的电流达到工作电流，K断开，电炉丝断电，停止供热．当温度低于设计值，又重复前述过程．试根据所给器材按要求连接电路。

参考答案：如图

本题解析：当温度低于设计值时，控制电路接通，电磁铁有磁性，吸引衔铁向下移动，电热丝通电加热，电热丝所在的电路接通．当温度高于设计值时，控制电路断开，电磁铁没有磁性，衔铁向上移动，K断开，电热丝停止工作，电热丝所在的电路断开．由此设计电路如下图：

本题难度：简单

4、选择题  如图所示，理想变压器原副线圈匝数比为，为定值电阻，是滑动变阻器，原线圈两端的输入电压，设理想交流电压表、的示数分别是、；理想交流电流表、示数分别是、。下列说法中正确的是（ ?）

A．电压表的示数
B．滑片P向b端滑动过程中，不变、变大
C．滑片P向b端滑动过程中，变小、变大
D．通过原、副线圈的交变电流频率之比为

参考答案：B

本题解析：
试题分析: 原线圈两端的输入电压有效值为，由变压器原理，得副线圈两端电压为（即为电压表的读数），选项A错误。若滑动变阻器的滑动触头P向b端移动，则负载电阻减小，电压均不变，则电流表示数变大，由变大，故选项B正确、选项C错误。变压器能变压，而原副线圈的电流的频率不变为，选项D错误。故选B。

本题难度：一般

5、选择题  关于电压和电动势，下列说法正确的是(  )
A．电动势就是电源两极间的电压
B．电压和电动势单位都是伏特，所以电压和电动势是同一物理量的不同叫法
C．电压U＝W/q和电动势E＝W/q中的W是一样的，都是静电力所做的功
D．电压和电动势有本质的区别，反映的能量转化方向不同
