1、计算题  如图所示，竖直平面内有一半径为r、内阻为R1、粗细均匀的光滑半圆形金属环，在M、N处与相距为2r、电阻不计的平行光滑金属轨道ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R。在MN上方及CD下方有水平方向的匀强磁场I和II，磁感应强度大小均为B。现有质量为m、电阻不计的导体棒ab，从半圆环的最高点A处由静止下落，在下落过程中导体棒始终保持水平，与半圆形金属环及轨道接触良好，设平行轨道足够长。已知导体棒ab下落r/2时的速度大小为v1，下落到MN处的速度大小为v2。

（1）求导体棒ab从A下落r/2时的加速度大小。
（2）若导体棒ab进入磁场II后棒中电流大小始终不变，求磁场I和II之间的距离h和R2上的电功率P2。

2、实验题  用游标卡尺测得该样品的长度如图所示，其示数L=        cm；用螺旋测微器测得该样品的外径如图所示，其示数D=        cm。

3、实验题  （4分）如图所示，游标卡尺的读数为     mm；螺旋测微器的读数为     mm．

4、选择题  关于电场强度和电势，下列说法正确的是
A.由公式可知E与F成正比，与q成反比
B.由公式U＝Ed可知，在匀强电场中，E为恒值，任意两点间的电势差与这两点间的距离成正比
C.电场强度为零处，电势不一定为零
D.无论是正电荷还是负电荷，当它在电场中移动时，若电场力做功，它一定是从电势高处移到电势低处，并且它的电势能一定减少

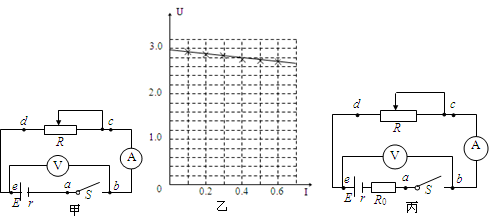

5、实验题  甲同学采用如图甲所示的电路测定电源的电动势和内电阻。提供的器材：电压表（0～3V）、电流表（0～0.6A）及滑动变阻器R、电键S、导线。实验电路如图甲所示。

（1）连好电路后，当该同学闭合电键S，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好，且电路未发生短路；他用多用电表的电压档检查电路，把两表笔分别接bc和、de时，示数均为0，把两表笔接cd 时，示数与电压表示数相同，由此可推断故障是：____________。
（2）排除故障后，该同学顺利完成实验数据的测量，如下表所示。并根据数据在空白的坐标纸上，作出乙图所示的U—I图线，该图存在多处不妥之处，请指出。（指出两处不妥之处）。
                         ；                          。
