1、选择题  如图所示，水平桌面上放一闭合铝环，在铝环轴线上方有一条形磁铁.当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是（?）

A．铝环有收缩趋势，对桌面压力减小
B．铝环有收缩趋势，对桌面压力增大
C．铝环有扩张趋势，对桌面压力减小
D．铝环有扩张趋势，对桌面压力增大

2、选择题  如图所示，工厂里通过水平绝缘传送带输送完全相同的铜线圈，线圈等距离排列，且与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，根据穿过磁场后线圈间的距离，就能够检测出不合格线圈，通过观察图形，判断下列说法正确的是（　　）

A．若线圈闭合，进入磁场时，线圈相对传送带向后滑动
B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动
C．从图中可以看出，第3个线圈是不合格线圈
D．从图中可以看出，第4个线圈是不合格线圈

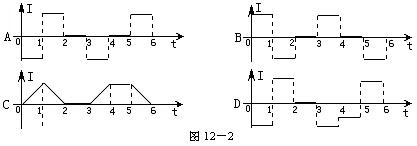

3、选择题  一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图12－1所示．磁感应强度B随时间t变化的规律如图12－1所示．以I表示线圈中的感应电流，以图12－1中线圈上箭头所示方向的电流为正，则以下的I－t图12－2中正确的是

4、选择题  如图所示，固定在水平面上的两平行光滑的金属导轨M、N，垂直放着两可滑动的导线ab、cd，在导线框内，竖直放置一条形磁铁，当条形磁铁迅速上抽的过程中，则导线ab、cd将（?）

A．保持静止
B．相互靠近
C．相互远离
D．先靠近后远离

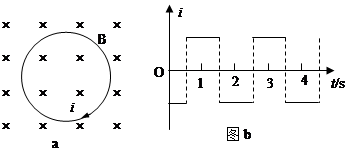

5、选择题  如图a所示，变化的磁场中放置一固定的导体圆形闭合线圈，图a中所示的磁感应强度和电流的方向为设定的正方向，已知线圈中感应电流i随时间t变化的图象如图b所示。则在图c中可能是磁感应强度B随时间t变化的图象是

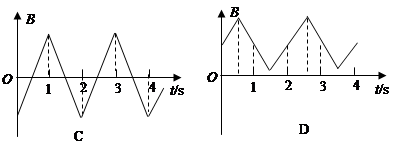

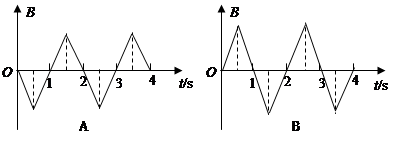

图c
