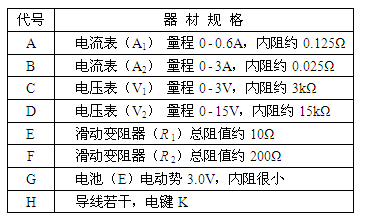

1、填空题  （共18分）小灯泡灯丝的电阻随温度的升高而变大，某同学利用实验探究这一现象。所提供的器材有：

该同学选择仪器，设计电路并进行实验，通过实验得到如下数据：

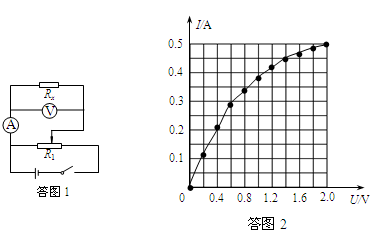

参考答案：（1）A；C；E；（2）见答图1；（3）见答图2；（4）0.27W。

本题解析：（1）由于所测的电流数据都没有超过0.6A，故电流表的量程为0～0.6A，选A；同理，电压表选C；该电压与电流是从0开始变化的，故采用分压式电路测量电阻，故滑动变阻器选用较小的E；

（2）在设计电路图时，一是采用了分压式的电路，二是考虑到灯丝的电阻较小，故采用电流表外接的方式连接。
（3）通过所测量的数据，描点、连线即可。
（4）可以在答图2的图线上再做出电池的伏安特性直线，则该直线与小灯泡的曲线相交的点就是小灯泡的两端电压与灯泡中的电流，二者的乘积就是小灯泡的实际功率，如下图所示，则P=0.8V×0.35A=0.27W。

本题难度：一般

2、实验题  在做测干电池的电动势和内电阻的实验时，备有下列器材选用：
A． 干电池一节（电动势约为 1.5V）?
B． 直流电流表（量程0～0.6～3A，0.6A挡内阻0.10 Ω，3A挡内阻0.025 Ω ）
C． 直流电压表（量程0～3～15V，3V挡内阻5 KΩ ，15 V挡内阻25 KΩ ）
D． 滑动变阻器 （阻值范围0～15 Ω ，允许最大电流l A）
E． 滑动变阻器 （阻值范围0～1000 Ω ，允许最大电流 0.5A）
F． 电键?
G．导线若干根?
H． 电池夹
⑴ 滑动变阻器选用 ?（填序号）
⑵ 根据实验记录， 画出的U－I图象如图所示，可得待测电池的电动势为　　?V，内电阻r为　　　Ω。

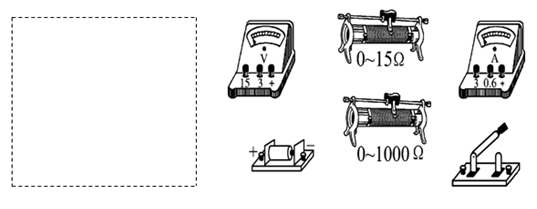

⑶ 先在图中画出实验电路图，然后选取合适的滑动变阻器、合适的电表量程（要求系统误差较小）在所示的实物图上连线。

参考答案：II、（10分）⑴? D?（2分）
⑵? 1.45V?，　0.69 Ω?（每空1分）
⑶（6分，电路图2分，实物图4分）

本题解析：（1）由图像可知，电路中最大电流超过了0.5A，所以滑动变阻器选用D
（2）由实验原理可知：，图像斜率表示内阻，纵截距表示电动势
所以电动势=1.40v，内阻为0.4/0.65=0.69Ω

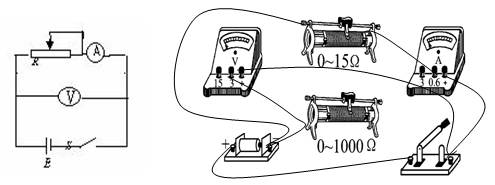

（3）电路图如下：

本题难度：一般

3、实验题  (4分)某兴趣小组的一同学将电池组、滑动变阻器、带铁芯的原线圈A、副线圈B、电流计及开关按图示方式连接来研究电磁感应现象．

（1）将原线圈A插入副线圈B中，闭合开关瞬间，副线圈中感应电流与原线圈中电流的方向?（选填“相同”或“相反”）。
（2）该同学发现：在原线圈A放在副线圈B中的情况下，将开关接通的瞬间电流计指针向右偏转，则开关闭合后将变阻器的滑动片P快速向接线柱C移动过程中，电流计指针将?　（选填“左偏”、“右偏”或“不偏”）。

参考答案：（1）相反?（2）右偏

本题解析：
试题分析:（1）闭合电路时穿过B线圈的磁通量增大，根据楞次定律可知感应电流的磁场总是阻碍原磁通量的变化，则感应电流的磁场与原磁场方向相反。
（2）变阻器的滑片P快速向C移动，接入电路的电阻减小，则电路电流增大，A线圈的磁场增强，穿过B线圈的磁通量增大，与开关接通时相同，故电流计的指针右偏。

本题难度：一般

4、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，用导线a、b、c、d、e、f、g和h按图实－6－15所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：

图实－6－15

图实－6－16
(1)若不管怎样调节滑动变阻器，小灯泡亮度能发生变化，但电压表、电流表的示数总
不能为零，则可能是________导线断路．
(2)某同学测出电源和小灯泡的U－I图线如图实－6－16所示，将小灯泡和电阻R串联
后接到电源上，要使电路中电流为1.0 A，则R＝________Ω.
(3)某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如图实－6－17中的(a)、
(b)、)(c)所示，下列说法正确的是? (　　)

图实－6－17
A．a可以作为标准电阻使用
B．b能作为标准电阻使用
C．b的阻值随电压升高而增大
D．c的阻值随电压升高而增大

参考答案：(1)g　(2)0.8　(3)AC

本题解析：(1)若调节滑动变阻器，小灯泡的亮度变化，但电压表、电流表示数总不能为零，
说明滑动变阻器不起分压作用，所以可能是g导线断路．
(2)由电源的U－I图线知E＝3.0 V，r＝1 Ω，当小灯泡与电阻串联后
由闭合电路欧姆定律得E＝I(R＋r＋R灯)
又由小灯泡的U－I图线得R灯＝＝1.2 Ω
解得R＝0.8 Ω.
(3)因a元件的I－U图线是直线，说明其电阻不随电压的变化而变化，故可作为标准电
阻，故A对，B错．b的阻值随电压升高而增大，c的阻值随电压升高而降低，故C对
D错．

本题难度：一般

5、简答题  已知电阻丝的电阻约为10Ω，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）．画出用伏安法测上述电阻丝电阻的电路图（画在答题卷指定的方框内）
A．量程是0.6A，内阻是0.5Ω的电流表；
B．量程是3A，内阻是0.1Ω电流表；
C．量程是3V，内阻是6kΩ电压表；
D．量程是15V，内阻是30kΩ电压表；
E．阻值为0～1kΩ，额定电流为0.5A的滑动变阻器；
F．阻值为0～10Ω，额定电流为2A的滑动变阻器；
G．蓄电池（6V）
H．开关一个，导线若干．

参考答案：电源与电键是必须的．电流大时会发热，导致温度变化，故应该用小电流测量，故电流表与电压表应选小量程；
为获得较大的电压测量范围，同时为操作方便，滑动变阻器应该选用小电阻；
故答案为：ACFGH．
由分析可知，本实验为了控制电流，滑动变阻器应采用分压接法，同时因电阻较小，电流表应采用分压接法；原理图如图所示；
故答案为：ACFGH

本题解析：

本题难度：一般
