1、实验题  在用电流表和电压表测电池的电动势和内电阻的实验中，一位同学用合适的器材连接好实物图后，准备闭合开关时的情况如下图所示。

（1）其中有两处错误是：
①?；②?。
（2）在没有改正错误时闭合开关后发现电压表有示数，电流表没有示数。移动滑动变阻器的触头，两表示数没有变化。用另一电压表测MP两点发现无示数，测NQ两点有示数，则出现上述情况的原因是?（填选项前的字母）
A．a导线断路?
B．b导线断路
C．滑动变阻器断路?
D．由于线路连接错误造成的
（3）在改正前面所有问题后，经过正确的实验操作，得到下表的数据，请在所给的坐标中画出该电源的U-I图象，并根据图象求出该电源的电动势E＝__________V，内电阻r＝_________ Ω.?

参考答案：（1）其中有两处错误是：①?电压表直接接在电源两端?；
②?滑动变阻器没有处于最大?。
（2）? B?（填选项前的字母）
E＝__1.4 5±0.03____ V，
r＝___1.0±0.03___ Ω

本题解析：略

本题难度：简单

2、实验题  14． 实验室有一破损的双量程电压表，两量程分别是3V和15V，其内部电路如图所示.因电压表的表头G已烧坏，无法知道其电学特性，但两个精密电阻R1、R2完好，测得R1=2.9kΩ，R2=14.9kΩ.现有两个表头，外形都与原表头G相同，已知表头G1的满偏电流为1mA，内阻为70Ω；表头G2的满偏电流0.5mA，内阻为100Ω，又有两个定值电阻r1=40Ω，r2=30Ω.若保留R1、R2的情况下，对电压表进行修复，则：

（1）原表头G满偏电流I=________，内阻r=_________.
（2）用于修复电压表的器材有：______________________?（填器材符号）.
（3）在虚线框中画出修复后的电路.

参考答案：（1）１mA，_100Ω _.（2） G1和r2?.
（3）
?
（4）?600Ω

本题解析：此题考查了电压表的改装，利用闭合电路欧姆定律解答。量程为3V时有；量程为15V时有。联立解得I=１mA;r=100Ω。则应该选择满偏电流为1mA的G1，其内阻与r2之和等于100欧姆，所以选择r2。
由于电流表的电阻未知，而电压表的电阻已知，所以应该采用电流表的外接法。，所以未知电阻R=600Ω。此题对闭合电路欧姆定律知识的要求比较高，属于难度较大的问题。

本题难度：简单

3、实验题   在“描绘小电珠的伏安特性曲线”的实验中备有下列器材：
A．小灯泡(3.8 V,1.5 W)
B．直流电源(电动势4.5 V，内阻约0.4 Ω)
C．电流表(量程0～500 mA，内阻约0.5 Ω)
D．电压表(量程0～5 V，内阻约5000 Ω)
E．滑动变阻器R1(0～5 Ω，额定电流2 A)
F．滑动变阻器R2(0～50 Ω，额定电流1 A)
G．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的________，（3分）应选用的滑动变阻器是_______。(2分)

参考答案：丙　R1(或E)

本题解析：由于伏安特性曲线中的电压和电流均要从零开始测量，所以滑动变阻器应选用分压式，分压式接法适用于测量较大阻值电阻（与滑动变阻器的总电阻相比），由于，选用时滑片移动时，电压变化明显，便于调节．又小灯泡的电阻约，，所以安培表应该选用外接法．故应选用图丙所示电路由于电路中采用分压接法，故滑动变阻器应采用小电阻；

本题难度：一般

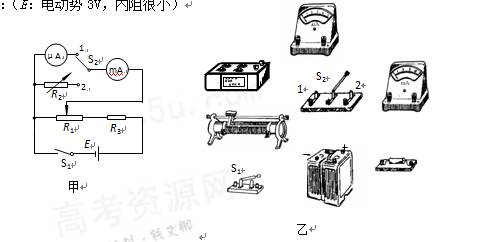

4、实验题  实验室有一块量程为500μA，内电阻Rg约为200Ω的电流表（也称微安表），需要准确测量它的内电阻，有人根据实验室现有的器材设计了如图甲所示的实验电路。电路中部分器件的规格如下：
未校准的电流表（也称毫安表）：（mA：量程1mA，内电阻约100Ω）

参考答案：
小题1:380
小题2:如图所示

小题3:a. 将S2向位置1闭合，调节R1的滑动端使微安表示数接近或等于500μA，记下此时毫安表的示数I0。
b. R1的滑动端的位置不变，将S2向位置2闭合，调节电阻箱R2的阻值，使毫安表的示数仍为I0。此时电阻箱的阻值R0就是微安表的内电阻的阻值，即Rg= R0。…………（5分）

本题解析：略

本题难度：一般

5、实验题  用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量．

①旋动部件________，使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×100”的位置．
③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的_______（填“0”刻线或“∞刻线”）．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．
A．将K旋转到电阻挡“×1 k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准

参考答案：（1）? S?（3）? T?“0”刻线? (4)? A CD

本题解析：①电表使用前要调节调零旋钮，使指针指在0刻线位置，故调节S旋钮；
③欧姆表测量前要进行欧姆调零，故调节T旋钮；使指针对准电阻的“0”刻度线；
④指针偏转度过小，说明电阻偏大，故需选择较大的倍率；每次换挡要重新调零；故选ACD；

本题难度：一般
