参考答案：图示是或门符号，故满足或逻辑关系，当A为1，B为0时，输出Z的值为1
故选B

本题解析：

本题难度：一般

3、填空题  如图，虚线框内为门电路，L为灯泡，R为变阻器，R"为光敏电阻．当光照射R"时，其阻值远小于R，当R"不受光照时，其阻值远大于R．小灯泡发光时，门电路输出的是______（选填“高电压”或“低电压”）．为使R"在光照时，小灯泡L不发光，没有光照时，L发光，该门电路应是______门．

参考答案：根据题意，R′为光敏电阻，光照时电阻很小，分压较小，门电路输入为高，小灯L不亮，不受光照时，电阻很大，分压较大，门电路输入为低，小灯L亮，知输出为高电压，故为非逻辑关系，非门电路；
故答案为：高电压，非；

本题解析：

本题难度：一般

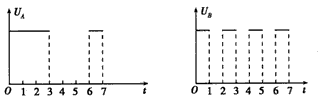

4、其他  如图表示输入端A、B的电势随时间变化的关系，如果它是与门的输入端，请在下图所示的坐标系中画出输出端的电势随时间变化的关系。
?

参考答案：

本题解析：

本题难度：一般

5、选择题  以下家用电器中利用了温度传感器的是
A.防盗报警器
B.自动门
C.电子秤
D.电饭煲

参考答案：D

本题解析：试题分析：防盗报警器，一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，便于迅速采取应急措施．所以A不属于温度传感器，故A错误；自动门是指：可以将人接近门的动作（或将某种入门授权）识别为开门信号的控制单元，通过驱动系统将门开启，在人离开后再将门自动关闭，并对开启和关闭的过程实现控制的系统．故B错误；电子秤的工作原理以电子元件：称重传感器，放大电路，AD转换电路，单片机电路，显示电路，键盘电路，通讯接口电路，稳压电源电路等电路组成．故C错误；电饭锅，则是由电流做功产生热量，当达到103℃时，磁钢失去磁性，导致开关关闭，所以属于温度传感器，故D正确；
故选：D
考点：传感器在生产、生活中的应用．
点评：热敏电阻是当温度变化时，导致电阻的阻值发生变化；而光敏电阻则是当有光时，其电阻的阻值发生变化．它们的电阻都是变小，而金属电阻则是变大．

本题难度：困难
