参考答案：（1）ABD
（2）如下图所示。

本题解析：⑴滑动变阻器接的是两个固定端，不起变阻作用；电流表的正、负极接错；电压表选择3V量程正确；电压表的正极就接在开关的另一端。⑵正确电路如图所示。

本题难度：一般

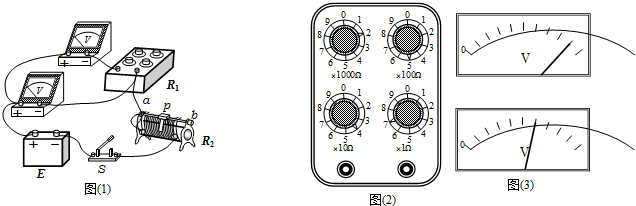

2、简答题  有两个完全相同，但刻度盘上仅有刻度而没有标度值的电压表，电压表的内阻约为5000Ω．现打算用图（1）所示的电路测量它们的内阻．其中：E为电动势12V、内阻可忽略不计的电源；R1是调节范围为0～9999Ω的电阻箱；R2是调节范围为0～1000Ω的滑动变阻器；S为电键．
①闭合电键S之前，滑动滑动变阻器的滑片p应滑到变阻器的______端．（填“a”或“b”）．
②闭合电键之后，适当调节滑动变阻器滑片p和电阻箱的旋钮，当电阻箱调节成图（2）所示的情景时，两电压表指针的位置如图（3）所示，由此可知，此时电阻箱的阻值为______Ω，这两个电压表的内阻均为______Ω．
③由各个器材的参数和各图所示的情景可知，这两个电压表的量程在下面提供的四个选项中最多不会超过选项______，最少不会低于选项______．
A．6VB．9VC．14VD．18V

参考答案：①开关闭合之前，滑动变阻器应置于阻值最大处，故滑片应置于a端；
②此时电阻箱的阻值为：R=2×1000Ω+5×100Ω+4×10Ω+7×1Ω=2547Ω
不串联电阻的电压表与串联电阻箱的电压表指针的偏转角度之比为3：2，根据欧姆定律：URVURV+2547=32
得：RV=5094Ω
③设电压表量程为U′，当滑动变阻器阻值最大时电压表应该有最小示数，电压表部分并联后的电阻为：
R并=65×2547Ω=3056Ω，
则有：U′=30563056+1000×12=9V
当滑动变阻器阻值为0时，电压表有最大示数：910U″=12V得：U″=13.3V
即电压表的量程最大不大于14V，最少不低于9V；
故选：C，B．
故答案为：①a；②2547；5094；③C；B．

本题解析：

本题难度：一般

3、实验题  有一根细长而均匀的金属材料样品，截面为外方（正方形）内圆，如图所示。此金属材料质量约为0.1～0.2 kg，长约30 cm，电阻约为10 Ω。已知这种金属的电阻率为。因管线内径太小，无法直接测量，请根据以下器材，设计一个实验方案测量其内径。

A毫米刻度尺 　　? B螺旋测微器? C电流表（600mA，10Ω）
D电流表（3A，0.1Ω）? E电压表（3V，6kΩ）? F滑动变阻器（2 kΩ，0.5A）?
G滑动变阻器（10Ω，2A）? H直流稳压电源（6V，0.05Ω） I开关一个，带夹子的导线若干
（1）除待测金属材料、A、B、E、H、I外，应选用的实验器材还有?。（只填代号字母）
（2）画出你设计方案的实验电路图。
（3）用已知的物理常量（设长度为，截面外边长为）和所测得的物理量，推导出计算金属管线内径d的表达式?。

参考答案：（1）CG（对1个得1分共2分）（2）电路原理图：注意电流表外接和滑动变阻器分压（3分）
（3）若测得电压为U，电流强度为I，（2分）

本题解析：（1）除待测金属材料、A、B、E、H、I外，应选用的实验器材有C、G．
（2）因电压表的量程为3V，金属材料的电阻约为10Ω，所以通过金属材料的电流约为I=0.3A=300mA，所以电流表应选600mA量程，由于待测电阻值远小于电压表内阻，所以电流表应用外接法；因通过电流表的最小电流为==200mA，根据闭合电路欧姆定律可知电路中最大电阻为=30Ω，所以滑动变阻器不能用2KΩ的滑动变阻器，考虑电源电动势为6V，电压表量程为3V，滑动变阻器应用分压式接法，电路图如图1所示，实物连线图如图2所示．

（3）设长度为L，截面外边长为a，电压为U，电流强度为I．则电阻R=，又R=，可解得：S=?①,设圆直径为d，由图可知S=?②，联立①②可得．

本题难度：一般

4、实验题  为了测定某电池组的电动势和内阻，要求只能一次完成实验电路连接，实验室里只提供了下列器材：
A．待测电池组（电动势约为3V，内阻约为l）；
B．电压表V1（量程3V，内阻约为3k）；
C．电压表V2（量程15V，内阻约为15k）；
D．定值电阻R1=1；
