1、简答题 某同学在学完“测量金属的电阻率”实验后,找到一个柱状导体材料,想利用实验测量其电阻率,利用游标卡尺和螺旋测微器分别测量该导体的长度和粗细

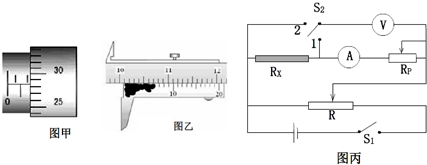

(1)用螺旋测微器测截面直径如图甲,则该材料的直径为______mm;利用20分度的游标卡尺测量长度如图乙,但该游标卡尺的游标尺前面部分刻度值被污渍覆盖看不清,该材料长度为______cm
(2)在本实验中,为了减小电流表和电压表内阻引起的系统误差,采用了图丙所示的电路:
测电阻过程中,首先,闭合电键S1,将电键S2接2,调节滑动变阻器RP和R,使电压表读数尽量接近满量程,读出这时电压表和电流表的示数U1、I1;然后,将电键S2接1,读出这时电压表和电流表的示数U2、I2.则待测材料的电阻可以表示为______
(3)若本实验中,测得金属丝的长度为L,直径为D,电阻为RX,则该金属电阻率的表达式为______.
参考答案:(1):螺旋测微器的读数为:D=1.5mm+28.3×0.01mm=1.783mm;
游标卡尺的读数为:L=101mm+11×0.05mm=101.55mm=10.155cm;
(2):电键接2时应有:U1=I1(Rx+RA+Rp)
电键接1时应有:U2=I2(RA+Rp)
联立以上两式解得:Rx=U1I2-U2I1I1I2;
(3):根据电阻定律R=ρL14πD2可得:金属电阻率为:ρ=πD2Rx4L;
故答案为:(1)1.783,10.155
(2)πD2Rx4L
(3)ρ=πD2Rx4L
本题解析:
本题难度:一般
2、选择题 某平行金属板间加如图2所示的周期性变化的电压,重力不计?
的带电粒子静止在平行板中央,从t=0时刻开始将其释放,运
动过程中无碰板情况.图3中能正确定性描述粒子运动的速度
图象的是? ( )?
参考答案:A
本题解析:粒子在前半个周期沿着正方向做匀加速直线运动,后半个周期沿着正方向做匀减速直线运动,A对;
本题难度:一般
3、选择题 平行电容器内部虚线范围内有偏转电场,一束离子从两板正中间P处垂直电场入射,出现如图所示的a、b、c偏转轨迹,则( ? )
A.若为同种离子,a和b在电场中所需运动时间相同
B.若为同种离子,b和c在电场中所需运动时间相同
C.若初速度相同,a和b在电场中所需运动时间相同
D.若初速度相同,b和c在电场中所需运动时间相同
