1、填空题  多用电表表头的示意图如图所示．在正确操作的情况下：
（1）若选择开关的位置如箭头a所示，则测量的物理量是______，测量结果为______．
（2）若选择开关的位置如箭头b所示，则测量的物理量是______，测量结果为______．
（3）若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为______．
（4）若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小（相对于左侧），那么接下来的正确操作步骤应该为：______．
（5）全部测量结束后，应将选择开关拨到______挡或者______．
（6）无论用多用电表进行何种测量（限于直流），电流都应该从______色表笔经______插孔流人电表．

参考答案：（1）若选择开关的位置如箭头a所示，则测量的物理量是直流电压，多用电表量程为2.5V，分度值是0.05V，测量结果为1.25V．
（2）若选择开关的位置如箭头b所示，则测量的物理量是直流电流，其量程为100mA，分度值为2mA，测量结果为50mA．
（3）若选择开关的位置如箭头c所示，则测量的物理量是电阻，测量结果为17×100Ω=1700Ω．
（4）若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小（相对于左侧），说明指针示数偏大，所选挡位太小，为准确测量电阻，接下应：换用×1k挡，然后进行欧姆调零，再测电阻阻值．
（5）全部测量结束后，应将选择开关拨到off挡或者交流电压最高挡．
（6）无论用多用电表进行何种测量（限于直流），电流都应该从红色表笔经+插孔流人电表．
故答案为：（1）直流电压 ?1.25V；（2）直流电流? 50mA；（3）电阻? 1700Ω；（4）换用×1k挡，然后进行欧姆调零，再测电阻阻值；（5）off；交流电压最高挡；（6）红；+．

本题解析：

本题难度：一般

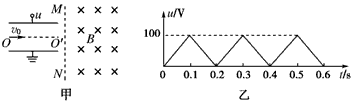

2、计算题  如图甲所示，两平行金属板的板长不超过0.2 m，板间的电压u随时间t变化的图线如图乙所示，在金属板右侧有一左边界为MN、右边无界的匀强磁场，磁感应强度B＝0.01 T，方向垂直纸面向里。现有带正电的粒子连续不断地以速度v0＝105 m/s，沿两板间的中线OO′平行金属板射入电场中，磁场边界MN与中线OO′垂直。已知带电粒子的比荷＝108 C/kg，粒子所受的重力和粒子间的相互作用力均忽略不计。
(1)在每个粒子通过电场区域的时间内，可以把板间的电场强度看作是恒定的，试说明这种处理能够成立的理由。
(2)设t＝0.1 s时刻射入电场的带电粒子恰能从平行金属板边缘射出，求该带电粒子射出电场时的速度大小。
(3)对于所有经过电场射入磁场的带电粒子，设其射入磁场的入射点和从磁场射出的出射点间的距离为d，试判断d的大小是否随时间而变化？若不变，证明你的结论；若变，求出d的变化范围。

参考答案：解：(1)带电粒子在金属板间运动时间t＝，T＝0.2 s ①
得t＜＜T，(或t时间内金属板间电压变化ΔU≤2×10－3 V，变化很小) ②
故t时间内金属板间的电场可以认为是恒定的
(2)t＝0.1 s时刻偏转电压U＝100 V
带电粒子沿两板间的中线射入电场恰从平行金属板边缘飞出电场，电场力做功W＝qU ③
由动能定理：W＝mv12－mv02 ④
代入数据可得v1＝1.41×105 m/s⑤
(3)设某一任意时刻射出电场的粒子速率为v，速度方向与水平方向的夹角为α，则

v＝?⑥
粒子在磁场中有qvB＝m?⑦
可得粒子进入磁场后，在磁场中做圆周运动的半径R＝
由几何关系d＝2Rcosα ⑧
可得：d＝＝0.2 m，故d不随时间而变化

本题解析：

本题难度：困难

3、实验题  （1）某同学利用测力计研究在竖直方向运行的电梯运动状态，他在地面上用测力计测量砝码的重力，实数是G，他在电梯中用测力计仍测量同一砝码的重力，则测力计的实数小于G，由此判断此时电梯的运动状态能是?。

（2）用螺旋测微器测量某金属丝直径的结果如图所示。该金属丝的直径是?mm。
（3）某同学用大头针、三角板、量角器等器材测量玻璃砖的折射率，开始玻璃砖位置如图中实线所示，使大头针、?圆心在同一直线上，该直线垂直于玻璃砖的直径边，然后使玻璃砖绕圆心?缓缓转动，同时在玻璃砖的直径边一侧观察、?的像，且?的像挡住的像，如此只需测量出?，即可计算出玻璃砖的折射率，请用你的方法表示出折射率

（4）某同学测量阻值约为25kΩ的电阻RX ,现备有下列洗菜：
A. 电流表（量程122μA, 内阻约2kΩ）；
B. 电流表（量程500μA, 内阻约300Ω）；
C. 电流表（量程15V, 内阻约100kΩ）；
D. 电流表（量程50, 内阻约500kΩ）；
E. 直流电源（20V, 允许最大电流1A）；
F. 滑动变阻器（最大阻值1kΩ，额定功率1W）；
G. 电键和导线若干。
电流表应选_________.电压表应_________.(填字母代号)

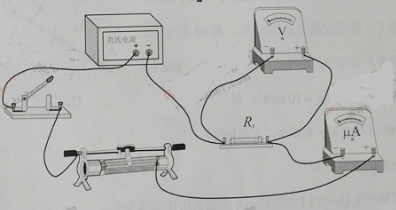

该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
①_________________________________________.
②_________________________________________.

参考答案：

本题解析：
分析：（1）测力计的示数小于G，砝码的加速度向下，处于失重状态，电梯向下加速或向上减速．
（2）螺旋测微器的固定刻度最小分度为1mm，可动刻度最小分度为0.01mm，由固定刻度读出整毫米数，可动刻度读出毫米的小数部分．
（3）在玻璃砖的直径边一侧观察P1、P2的像，且P2的像挡住P1的像，这现象刚好消失，意味着刚好发生全反射，此时玻璃砖内光线的入射角恰好等于临界角C，玻璃砖转过θ，法线也转过θ，则θ=C，根据临界角求出折射率．
（4）采用阻值的比较法选择电流表的接法，根据变阻器的总电阻与待测电阻的关系选择变阻器的接法．
解：（1）加速度方向向下，物体处于失重状态，故可能是减速上升或加速下降．
（2）螺旋测微器的固定刻度读数为1.5mm，可动刻度要有估读，读数为20.6×0.01mm=0.206mm．本题读数为1.5mm+0.206mm=1.706mm．
（3）由题意可知，当玻璃砖转过某一角度θ时，刚好发生全反射，在直径边一侧观察不到P1、P2的像，做出如图所示的光路图可知，测出玻璃直径边转过的角度θ，则法线转过的角度也为θ，玻璃砖内入射角为θ，临界角为θ，则n=
（4）电学实验选择仪器的一般步骤如下：①根据电路中电流、电压的最大值选择电流表和电压表的量程，量程不能太大导致电表的读数偏小；②根据题中关键语句，如精确测量，从零开始连续可调等等选择分压电路亦或是限流电路；分压电路滑动变阻器选择小阻值，限流电路滑动变阻器选择大阻值；③选择电流表的内外接法，采用阻值比较法，一般的原则是“大内偏大，小外偏小”
（I）本题中，待测电阻Rx的阻值约为25kΩ，直流电源电动势为20V，经粗略计算电路中最大的电流约为I===800μA，所以电流表选择B；虽然电压表C的量程不足，可以变阻器调节使电压不超过量程．电压表D的量程超过太多，读数偏小，故电压表选择C表．
（II）由于=4＜="83.3" 则电流表应采用内接的方法；
则①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法．
故本题答案：
（1）减速上升或加速下降； （2）1.706；（3）玻璃砖直径边绕O点转过的角度 n=；
（4）B C ①电流表应采用内接的方法 ②滑动变阻器应采用分压器方式的接法

本题难度：一般

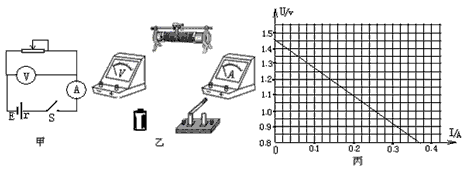

4、实验题  某同学采用如图甲所示的电路测定一节干电池的电动势和内电阻。提供的器材有：电压表（0～3V）、电流表（0～0.6A）、滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1 A）各一只。
（1）实验中滑动变阻器应选用______________（填“R1”或“R2”）。在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可求出该电源电动势E＝______________V；内阻r=______________Ω。（保留三位有效数字）
（2）在图乙中用笔画线代替导线连接实验电路。
（3）电动势测量值______________真实值，内电阻测量值______________真实值。（填＜，＞，＝）

参考答案：（1）R1，1.45-1.47，1.70-1.83
（2）“略”
（3）＝，＞

本题解析：

本题难度：困难

5、填空题  有一只满偏电流为5mA，内阻为400Ω的电流表G．?若把它改装为量程为10V的电压表应______联一个______Ω的分压电阻；若把它改装成量程为3A的电流表应______联一个分流电阻，改装后的新电流表其内阻为______．

参考答案：电流表改装电压表需串联一个电阻，
由U=Ig（Rg+R），带入数据得
10V=5×10-3A（400Ω+R），解得R=1600Ω
?改装为电流表需并联一个电阻，
由IgRg=（I-Ig）R′得R′=0.67Ω
故答案为：串?1600Ω?并?0.67Ω

本题解析：

本题难度：简单
