1、实验题   (1) 某同学做“验证机械能守恒定律”实验
①该同学开始实验时情形如图所示，接通电源释放纸带。请指出该同学在实验操作中存在的两处明显错误或不当的地方：

（i）                         ；（ii）                         。
②该同学经修改错误后，在正确操作下，研究从静止开始下落的物体所受阻力的情况，得到如图所示的纸带（A、B、C、D、E均为相邻的打点），测出A、C间的距离为14.77cm，点C、E间的距离为16.33cm。已知当地重力加速度为10m/s2，电源的频率为50Hz，重锤质量为m=1.0kg，设重锤所受阻力大小不变。在从A下落到E的过程中，阻力大小          N，通过C点时的即时速度大小为         m/s．（经果保留三位有效数字）

（2）某同学用电压表、电阻箱、开关和若干导线来测一节干电池的电动势和内阻。实验原理图如图甲。
①根据原理图，完成图乙的实物连线。
②电阻箱某次指示如图丙，此时阻值R=
③改变电阻箱的阻值，得到几组R、U值，作出图象如图丁，根据图象求得该电池的电动势E=         ，内阻r=        （保留三位有效数字）

2、填空题  如图所示，螺旋测微器的读数为____ ______mm，游标卡尺的读数为____ ______mm

3、实验题  某同学用一把游标卡尺上有50个小等分刻度的游标卡尺测量摆球的直径，由于被遮挡，只能看见游标的后半部分，如图所示，该摆球的直径为多少            mm：

4、实验题  某同学在做“用单摆测定重力加速度”的实验。

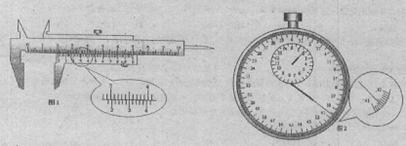

①（6分）图1所示游标卡尺在主尺最小分度为1mm，游标上有50个小等分间隔，现用此卡尺来测量摆球的直径，直径为      cm；然后用秒表记录了单摆振动50次所用的时间如图2所示，秒表读数为            s。

②（4分）他测得的g值偏小，可能的原因是：                         （   ）
A．测摆线长时摆线拉得过紧
B．摆线上端未牢固地系于悬点，振动中出现了松动，使摆线长度增加了
C．开始计时时，秒一提前按下
D．实验中误将49次全振动数为50次
