1、选择题  A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球（可视为点电荷）。两块金属板接在如图所示的电路中，电路中的R1为光敏电阻（其阻值随所受光照强度的增大而减小），R2为滑动变阻器，R3为定值电阻。当R2的滑片P在中间时闭合电键S，此时电流表和电压表的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ。电源电动势E和内阻r一定，下列说法中正确的是?

[? ]
A.若将R2的滑动触头P向a端移动，则θ不变
B.若将R2的滑动触头P向b端移动，则I减小，U减小
C.保持滑动触头P不动，用较强的光照射R1，则小球重新达到稳定后θ变小
D.保持滑动触头P不动，用较强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变

2、选择题  如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为

[? ]
A．电流表先减小后增大，电压表先增大后减小
B．电流表先增大后减小，电压表先减小后增大
C．电流表一直减小，电压表一直增大
D．电流表一直增大，电压表一直减小

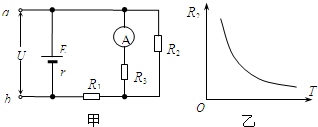

3、选择题  如图甲所示，是一火警报警器的部分电路示意图．其中R2是由半导体热敏材料制成的传感器，其电阻R2随温度T变化的曲线如图乙所示．电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在的位置出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（　　）

A．I变大，U变大
B．I变大，U变小
C．I变小，U变大
D．I变小，U变小

4、选择题  如图所示电路，电源内阻不能忽略，R的阻值小于变阻器的总电阻，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中

[? ]

5、选择题  某学习小组为研究电化学原理，设计右图装置。下列叙述正确的是

A．K与M、N均断开时，该装置中无反应发生
B．K与M、N均断开时，Zn表面有Cu析出
C．K与M相连时，电子由Zn片流向铜片
D．K与N相连时，Zn溶解，Cu片质量增加
