1、选择题 如图的实验,下列哪种情况中螺线管B中会产生感应电流?( )
A.在将开关闭合的瞬间
B.开关闭合后,在移动滑动变阻器滑片时
C.开关闭合后,在将螺线管A从螺线管B中抽出时
D.开关闭合后,在所有器件保持不动时
2、简答题 如图甲所示,两根足够长的平行金属导轨MN、PQ相距为L,导轨平面与水平面夹角为α,金属棒ab垂直于MN、PQ放置在导轨上,且始终与导轨接触良好,金属棒的质量为m,导轨处于匀强磁场中,磁场的方向垂直于导轨平面斜向上,磁感应强度大小为B,金属导轨的上端与开关S、定值电阻R1和电阻箱R2相连.不计一切摩擦,不计导轨、金属棒的电阻,重力加速度为g,现闭合开关S,将金属棒由静止释放.
(1)判断金属棒ab中电流的方向;
(2)若电阻箱R2接入电路的阻值为R2=2R1,当金属棒下降高度为h时,速度为v,求此过程中定值电阻R1上产生的焦耳热Q1;
(3)当B=0.40T、L=0.50m、α=37°时,金属棒能达到的最大速度vm随电阻箱R2阻值的变化关系如图乙所示.取g=10m/s2,sin37°=0.60,cos37°=0.80.求定值电阻的阻值R1和金属棒的质量m.
3、选择题 矩形线框绕垂直于匀强磁场的对称轴作匀速转动时,则(?)
A.当线圈平面处于中性面时,穿过线圈平面的磁通量最大,感应电动势最大
B.当线圈平面与磁感线平行的瞬间,穿过线圈平面的磁通量为零,感应电动势最大
C.将线框的转速提高至原来的2倍,则感应电动势的有效值也提高至原来的2倍
D.将线框的转速提高至原来的2倍,则感应电动势的有效值也提高至原来的 倍
4、选择题 如图甲所示,线圈与电压传感器连接,一条形磁铁从线圈上方某一高度无初速释放并穿过线圈。图乙是此过程中电压传感器采集到的线圈中感应电动势e随时间t变化的图象。下列选项中根据图象信息能得出的结论是
A.线圈由非超导体材料制成的
B.从本实验可以得出,线圈的匝数越多,线圈中产生的感应电动势越大
C.感应电动势的方向与磁铁相对线圈运动的方向有关
D.磁铁运动速度越大,线圈中产生的感应电动势越大

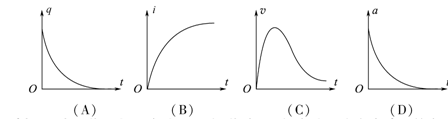

5、选择题 如图所示,水平面内有一平行金属导轨,导轨光滑且电阻不计。匀强磁场与导轨一平面垂直。阻值为R的导体棒垂直于导轨静止放置,且与导轨接触。T=0时,将形状S由1掷到2。Q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。下列图象正确的是
