1、实验题 (8分)某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5V,内阻约1Ω,双量程电压表(0 ~ 3V 内阻约3kΩ;0 ~ 15V 内阻约15 kΩ),电流表(0 ~ 0.6A?内阻约1.0Ω),滑动变阻器有R1(10Ω? 2A)和R2 (100Ω? 0.1A)各一只。
①实验中滑动变阻器应选用_______(选填“R1”或“R2”)。
②在图乙中用笔画线代替导线连接实验电路。
③在实验中测得多组电压和电流值,得到如图所示的U – I图线,由图可较准确求出该电源电动势E = _________V,内阻r = ________Ω。
2、实验题 (8分)某同学通过实验研究小灯泡的电压与电流的关系。可用的器材如下:电源(电动势3V,内阻1Ω)、电键、滑动变阻器(最大阻值20Ω)、电压表、电流表、小灯泡、导线若干。
(1)实验中移动滑动变阻器滑片,得到了小灯泡的U-I图象如图a所示,则可知小灯泡的电阻随电压增大而??(填“增大”、“减小”或“不变”)。
(2)根据图a,在图b中把缺少的导线补全,连接成实验电路(其中电流表和电压表分
别测量小灯泡的电流和电压)。
(3)若某次连接时,把AB间的导线误接在AC之间,合上电键,任意移动滑片发现都不能使小灯泡完全熄灭,则此时的电路中,小灯泡可能获得的最小功率是 ?________W(本小题若需要作图,可画在图a中,结果保留两位有效数字)。
3、实验题 在《测定干电池电动势和内阻》的实验中,某同学所用的电路图如图所示,测得的数据如下表:
?
| 1
| 2
| 3
| 4
| 5
| 6
|
U/V
| 1.42
| 1.36
| 1.08
| 1.21
| 1.14
| 1.07
|
I/A
| 0.04
| 0.08
| 0.12
| 0.16
| 0.20
| 0.24
|
①实验误差分系统误差和偶然误差两种。该实验的系统误差主要是由____________引起的,由于系统误差本实验电动势的测量值______真实值( 填“大于”、“小于”或“等于”)。
用画U-I图线求电动势和内阻的优点在于可以尽量减小实验的______________误差。
②在如图所示给出的U-I坐标系中用已知的数据画出U-I图线(横、纵坐标的起点已经规定好),从图象中可以发现该同学记录的第___________组数据有错误。
③求得电动势E=________V,内阻r=______Ω。(均保留2位有效数字)。
4、简答题 一些材料的电阻随温度的升高而变化.
(1)如图(甲)是由某金属材料制成的电阻R随摄氏温度t变化的图象,若用该电阻与电池(电动势E=1.5V,内阻不计)、电流表(量程为5mA、内阻不计)、电阻箱R′串联起来,连接成如图(乙)所示的电路,用该电阻做测温探头,把电流表的电流刻度改为相应的温度刻度,就得到了一个简单的“金属电阻温度计”.
①电流刻度较大处对应的温度刻度______;(填“较大”或“较小”)
②若电阻箱阻值R′=150Ω,当电流为5mA时对应的温度数值为______°C.

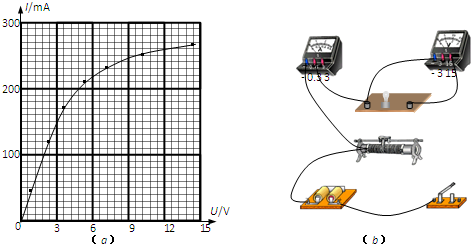

(2)某实验小组研究一白炽灯两端电压与电流的关系,得到了如下表所示的一组数据,并描绘出其I-U图线如图16中(a)所示.
①由图线可看出该白炽灯的电阻随电压的增大而______(选填“增大”或“减小”)
②实验还用到了下列器材:直流电源、滑动变阻器、电压表、电流表、开关及导线若干.请在图(b)中以笔划线代替导线按实验要求将实物图补充完整.
5、选择题 .某学生用多用电表测量一个电阻的阻值.将选择开关置于“×10”挡时,指针位置如图所示.接着合理的做法是(?)
A.换“×1”挡,再读数
B.换“×100”挡,再读数
C.换“×1”挡,调整欧姆零点后再读数
D.换“×100”挡,调整欧姆零点后再读数
