高中物理知识点大全《S-t图象》试题巩固（2019年最新版）(四)

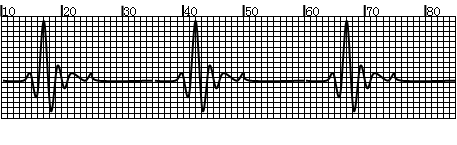

参考答案：B 本题解析： 本题难度：一般 2、选择题 如图所示为某人在医院做的心电图（部分）．已知心电图中方格纸的每小格长1 mm，做心电图的仪器卷动纸带的速度为1.5 m/min．则可以确定此人的心率为（ ） |
参考答案：C
本题解析：由图知，50mm内的心率为2次，则1.5m内的心率为60次，则此人的心率为60次/ min。
考点：本题考查由图像获取信息的能力。
本题难度：一般
3、计算题 经检测，火车甲以u甲=20m/s的速度在平直的铁轨上行驶，紧急制动后，需经过200m才能停下。某次夜间，火车甲以20m/s的速度在平直的铁轨上行驶，突然发现前方仅125m处有一火车乙正以u乙=4m/s的速度同向匀速行驶，司机甲立即制动刹车。
关于能否发生撞车事故，某同学的解答过程是：
“设火车甲制动位移为s1=200m所用时间为t，火车乙在这段时间内的位移为s2
?
你认为该同学的结论是否正确？如果正确，请定性说明理由；如果不正确，请说
明理由，并求出正确结果
参考答案：会相撞
本题解析：不正确，因为火车相撞时，速度不一定为零，
紧急制动后，需经过200m才能停下。所以火车的加速度为
，解得
当火车的速度为4m/s时，经历的位移为
，解得
经历的时间为
在此过程中乙火车的位移为
而
故会相碰
点评：一个做减速运动，一个匀速运动，需要判断在速度相等时是否会相遇，
本题难度：一般
4、选择题 物体A、B的s-t图像如图所示，由图可知：
A．从第3s起，两物体运动方向相同，且vA>vB
B．5s内A、B的平均速度相等
C．5s末A、B相遇
D．两物体由同一位置开始运动，但物体A比B迟3s才开始运动
参考答案：AC
本题解析：A、图象的斜率表示速度，由图可知，两图线的斜率都大于零，说明两物体都沿正方向运动，运动方向相同．图线A的斜率大于图线B的斜率，说明A的速度大于B的速度，即
，且A从3s开始运动；正确
B、由图可知，A的位移为10m，而B的位移为5m，则5s内物体的位移不同，故5s内的平均速度不同；错误
C、5s末两图线相交，说明5s末两物体到达同一位置相遇；正确
D、物体A从原点出发，而B从正方向上距原点5m处出发，出发的位置不同．物体A比B迟3s才开始运动；错误
故选AC
点评：位移-时间的斜率大小等于物体的速度．由图直接读出物体开始运动的时刻和位置．两图线的交点表示位移相同，两物体到达同一位置相遇．纵坐标的变化量等于物体通过的位移，读出位移大小，再比较5s内平均速度大小关系。
本题难度：一般
5、简答题
（1）甲、乙两物体何时相遇？相遇时离出发点的距离为多少？
（2）相遇前何时甲、乙相距最远？最远距离为多少？
参考答案：（1）4s? 16m（2）2s? 2m
本题解析：（1）由图象可知a甲=2m/s2，a乙=1m/s2，v0乙=2m/s………各1分
设相遇时间为t，相遇时位移相等，
，解得t=4s………2分
此时离出发点
m………2分
（2）当二者速度相等时相距最远，设此时为t′，
，t′=2s………2分
m………2分
（用图象的面积表示位移解，只要正确同样得分）
本题难度：简单
