参考答案：（1）1kΩ；（2）a、c，15Ω （3）如图

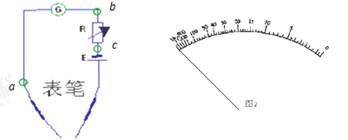

本题解析：（1）根据“使用中发现这个欧姆表用来测量阻值在10kΩ—20kΩ范围内的电阻时精确度令人满意。”说明在测阻值在10kΩ—20kΩ的电阻时欧姆表的指针在刻度盘的中间附近，由此可结合刻度盘确定此表的中值电阻，即表内总电阻约为R总=15kΩ。（相当于欧姆表选择量程于×1 k 挡）。当表笔短接时，电流满偏，根据欧姆定律有：

代入E、R、I g 的值可得Rg="1" kΩ
（2）要减少把原表改装成“R x 1”的欧姆表，就要减少表的内阻，依题意，显然只有在ac之间并联一个小电阻R’。才能使表内总电阻等于中值电阻R并=15Ω。根据R并=,代入R以及Rg的数值可计算可得R’≈15Ω(保留两位有效数字)
（3）画出改装成“R×1”的欧姆表后的电路图如图3所示。

考点：欧姆表的原理

本题难度：一般

2、选择题  如图为某磁场中的磁感线．则 ?

A.a、b两处磁感应强度大小不等，BaB.a、b两处磁感应强度大小不等，Ba>Bb
C.同一小段通电导线放在a处时受的磁场力一定比b处时大
D.同一小段通电导线放在a处时受的磁场力可能比b处时小

参考答案：BD

本题解析：试题分析：磁感线的疏密程度表示磁感强度大小，由此可知Ba>Bb，B对；安培力的大小除了与B、I、L的大小有关，还与导体棒的角度有关，C错D对；
考点：考查安培力公式的应用
点评：难度较小，磁感强度与场强均为场本身的性质，磁感线的疏密程度表示场强的大小，安培力的大小与导体棒的角度有关

本题难度：简单

3、选择题  下列物理量中属于标量的是
A.磁通量
B.安培力
C.电场强度
D.磁感应强度

参考答案：A

本题解析：即有大小又有方向，相加时遵循平行四边形定则的物理量是矢量，如力、速度、加速度、位移、动量等都是矢量；只有大小，没有方向的物理量是标量，如路程、时间、质量等都是标量，理解标量和矢量的区别即可正确解答本题．
磁通量虽然有正负，但是正负不代表方向，安培力，电场强度，磁感应强度都是既有方向又有大小的物理量，为矢量，所以选A
考点：本题考查了标量和矢量的区别
点评：本题是一个基础题目，就是看学生对矢量和标量的掌握，正确理解标量和矢量的区别．

本题难度：困难

4、实验题  如图所示，电流表的读数为         螺旋测微器的读数为_______mm。游标卡尺的读数为___    cm．

参考答案：0.304～0.308A        0.900     3.310

本题解析：由图知电流表所选量程为0.6A，则读数为：0.304～0.308A；
螺旋测微器读数方法：测量长度=固定刻度示数+可动刻度示数×精确度(注意单位为毫米)．所以读数为：0.5mm＋40.0×0.01mm=0.900mm
游标卡尺读数方法：首先读出游标尺0刻线对应的主尺的整数部分读作n毫米，然后读出游标尺第几个刻度线和主尺刻度线对齐，读作m，最后读数为：(m+n×0.05)mm，所以读数为：
33mm＋2×0.05mm=33.10mm,即3.310cm
考点：仪器读数
点评：注意电表读数先看量程，掌握螺旋测微器及游标卡尺的读数规则，注意游标卡尺不估读。

本题难度：一般

5、选择题  某正弦式交流电的电流i随时间t变化的图象如图所示。由图可知

A.电流的最大值为10A
B.电流的有效值为10A
C.该交流电的周期为0.03s
D.该交流电的频率为0.02Hz

参考答案：B

本题解析：由图象知，有效值为，周期为，频率为。

本题难度：简单
