1、实验题  在“用电流表和电压表测电池的电动势和内电阻”的实验中，提供的器材有：
A．干电池一节
B．电流表（量程0.6A）
C．电压表（量程3V）
D．开关S和若干导线
E．滑动变阻器R1（最大阻值10Ω，允许最大电流2A）
F．滑动变阻器R2（最大阻值50Ω，允许最大电流1.5A）
G．滑动变阻器R3（最大阻值1000Ω，允许最大电流0.1A）
（1）实验中，滑动变阻器应选________（填写代号）。

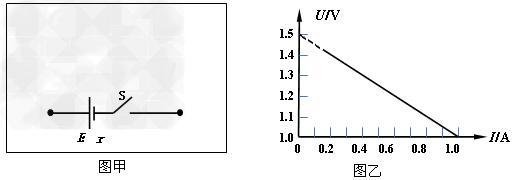

（2）图甲已画出待测电源、开关等部分电路，请你把该实验电路原理图补充完整。?

（3）某同学利用实验测得的数据，作出了U-I图象（如图乙所示），根据图象可求得待测电池的电动势为E=________V，内电阻为r=________Ω.（结果保留二位有效数字）

2、选择题  一个质量为m，带电量为+q的小球自由下落一段时间后，进入一个水平向右的匀强电场，场强大小为E=

3、填空题  听说水果也能做电池，某兴趣小组的同学将一个土豆做成“水果电池”．?同学们通过查阅资料知道这种水果的电动势大约1伏左右，又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为“3V，0.5A”的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．
（1）据你分析，出现这种现象的原因应当是：______（不要求写分析、推导过程）．
（2）为了能尽可能准确测定“水果电池”的电动势和内阻，若实验室除了导线和开关外，还有以下一些器材可供选择：
A．电流表A1（量程为0～0.6A，内阻为1Ω）
B．?灵敏电流表A2（量程为0～0.6mA，内阻为800Ω）
C．灵敏电流表A3（量程为0～300μA，内阻未知）
D．滑动变阻器R1?（最大阻值约10Ω）
E．滑动变阻器R2（最大阻值约2kΩ）
F．变阻箱（0～9999Ω）
①实验中应选择的器材是______（填器材前的字母代号）．
②在方框中画出应采用的电路．

4、实验题  在“测电池的电动势和内阻”的实验中，可用以下给定的器材和一些导线来完成实验，器材：待测干电池E，量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），滑动变阻器R1（0～10Ω），滑动变阻器R2（0～200Ω），开关S。

（1）为方便实验调节且能较准确地进行测量，滑动变阻器应选用____________（填“R1” 或“R2”）；

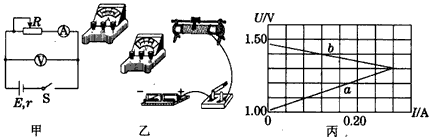

（2）实验所用电路如图甲所示，请用笔画线代替导线在图乙中完成实物连接图，图中部分电路已连接，不能更改；
（3）该同学根据实验所记录的数据，画出的U-I图象，通过分析可知，其中____________ （填“a”或“b”）图线是表示电压表V示数随电流表A示数变化的关系；
（4）根据图象求得电动势E=____________V，内阻r=____________Ω（均保留2位有效数字）。

5、实验题  （1）（2分）某同学分别用毫米刻度尺、10分度游标卡尺、50分度游标卡尺、螺旋测微器测量同一物体的宽度，分别得到如下数据，其中读数肯定错误的是__________。（填入选项前的字母）
A．10.0mm? B．9.9mm
C．10.05mm? D．9.990mm
（2）（2分）右图是用来探究 “互成角度的两个力的合成”的实验装置图，本实验采用的科学方法是_________。

A．理想实验法?B．等效替代法
C．控制变量法?D．极限法
