高考物理知识点《闭合电路的欧姆定律》在线测试（2019年最新版）(四) 2019-06-28 04:55:42 【大 中 小】 1、简答题  在如图所示的电路中，电阻R1=12Ω，R2=8Ω，R3=4Ω．当电键K断开时，电流表示数为0.25A，当K闭合时电流表示数为0.36A，则电源的电动势和内电阻分别多大？ 参考答案：当电键K断开时，路端电压为 U=I1（R2+R3）=0.25×（8+4）V=3V? 因R1=R2+R3=12Ω，所以电路中总电流I=2I1=0.5A． 由闭合电路的欧姆定律得U=E-Ir?（1） 电键K闭合时，路端电压为U′=I′R2=0.36×8V=2.88V? 由闭合电路的欧姆定律得U′=E-（I′+U′R1）r?（2） 由（1）（2）联立解得E=3.6V，r=1.2Ω? 答：电源的电动势和内电阻分别为E=3.6V，r=1.2Ω． 本题解析： 本题难度：一般 2、选择题  如图所示，电源内阻不能忽略，安培表、伏特表都是理想电表，当滑动变阻器R的滑动头从a端滑到b端过程中（　　） A．V的示数先增大后减小，A示数增大 B．V的示数先增大后减小，A示数减小 C．V的示数先减小后增大，A示数增大 D．V的示数先减小后增大，A示数减小 参考答案：当滑动头从a端滑到中点时，变阻器左右并联的电阻增大，外电路总电阻增大，路端电压增大，则电压表的示数增大； 当滑动头从中点滑到b端时，变阻器左右并联的电阻减小，外电路总电阻减小，路端电压减小，则电压表的示数减小．所以V的示数先增大后减小． 设电路中另一电阻为R0，变阻器左、右的电阻分别为R1、R2，电流分别为I1、I2，干路电流为I． 由I1：I2=R2：R1，由数学知识得到电流表的示数为 ?I2=R1R1+R2I=R1RI 又I=ER0+r+R1R2R1R2=ER0+r+R1R2R 联立得到 ?I2=E(R0+r)RR1+R2 当滑动变阻器R的滑动头从a端滑到b端过程中，变阻器左边部分电阻R1增大，右边部分电阻R2增大，由数学知识得到 电流表的读数I2减小． 故选A 本题解析： 本题难度：简单 3、选择题  如图所示电路，两根光滑金属导轨，平行放置在倾角为θ的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可略不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用，金属棒沿导轨匀速下滑，则它在下滑h高度的过程，以下说法正确的是（　　） A．作用在金属棒上各力的合力做功为零 B．重力做功将机械能转化为电能 C．重力与恒力F做功的代数和等于电阻R上发出的焦耳热 D．金属棒克服安培力做功等于重力和恒力F做的总功与电阻R上产生焦耳热的代数和

参考答案：
A：由于导体棒是匀速运动故其受合力为零，因此合力的功就为零，故A正确
B：重力做功出现的是重力势能与动能的转化，而不是转化为电能，故B错误
C：对导体棒做功的力由三个，重力，恒力F，安培力，棒克服安培力做的功等于电路中产生的焦耳热，故C正确
D：导体棒克服安培力的功就等于电路中产生的焦耳热，即电阻R上产生的焦耳热．故D错误
故选AC

本题解析：

本题难度：简单

4、选择题  如图所示，R1为定值电阻，R2为负温度系数的热敏电阻（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻），L为小灯泡，当温度降低时（　　）
A．R1两端的电压增大
B．小灯泡的亮度变强
C．电流表的示数增大
D．通过R2的电流减小

参考答案：A、温度下降，R2电阻增大，并联部分电阻增大，总电阻增大，总电流减小，R1电压减小，电流表示数减小．故AC错误．
B、因为R1两端电压减小，根据串联电路电压特点可知，灯泡的电压增大，通过灯泡的电流增大，故灯泡变亮，而总电流变小，所以通过R2的电流减小．故BD正确．
故选：BD．

本题解析：

本题难度：一般

5、计算题  （1）在一些用来测量角度的仪器上，有一个可转动的圆盘，圆盘的边缘标有角度刻度.为了较准确地测量出圆盘转动的角度，在圆盘外侧有一个固定不动的游标，上面共有10个分度，游标总角度为9度.右图画出游标和圆盘的一部分.读出此时圆盘的零刻度线相对于游标零刻度线转过的角度为_______度.

(2) 如图所示，两个用完全相同的电流表改装后的电压表。电压表V1“标有3V，1000Ω”，电压表V2标有“15V，5000Ω”字样，则用这两个电压表所能测量的最大电压为?

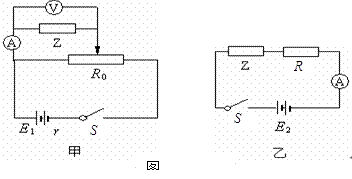

（3）（10分）影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减少。某课题研究小组在研究 91exam .org某种导电材料的用电器件Z的导电规律时，利用如图甲的分压电路测得其电压与电流的关系如表所示：

U(V)	0.40	0.60	0.80	1.00	1.20	1.50	1.60
I(A)	0.20	0.45	0.80	1.25	1.80	2.81	3.20

①根据表中数据，判断用电器件Z可能属于上述哪类材料？
②把用电器件Z接入图乙所示的电路中，电流表的读数为1.8A，电池的电动势为3V，内阻不计，则电阻R的电功率为?。
③根据表中的数据找出该用电器Z的电流随电压变化的规律是I=kU n，求出n和k的数值分别为n=?，k=?。k的单位是?。
?

参考答案：（1）20.6（2）18V?（3）①半导体②3.24 W?③ n="2?" ?k="1.25" ?k的单位为A/V2

本题解析：（1）20.6?
（2）由所给数据可知两个表的满偏电流都为3mA。所以第一个表满偏时，第二个表个也满偏，所以这两个电压表所能测量的最大电压为18V。
（3）?①半导体?
②3.24 W?
③ n="2?" ?k="1.25" ?k的单位为A/V2

本题难度：一般
