1、计算题 如图所示,间距l=0.3m的平行金属导轨a1b1c1和a2b2c2分别固定在两个竖直面内,在水平面a1b1b2a2区域内和倾角θ=37°的斜面c1b1b2c2区域内分别有磁感应强度B1=0.4T、方向竖直向上和B2=1T、方向垂直于斜面向上的匀强磁场。电阻R=0.3Ω、质量m1=0.1kg、长为l的相同导体杆K、S、Q分别放置在导轨上,S杆的两端固定在b1、b2点,K、Q杆可沿导轨无摩擦滑动且始终接触良好。一端系于K杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂,绳上穿有质量m2=0.05kg的小环。已知小环以a=6m/s2的加速度沿绳下滑,K杆保持静止,Q杆在垂直于杆且沿斜面向下的拉力F作用下匀速运动。不计导轨电阻和滑轮摩擦,绳不可伸长。取g=10m/s2,sin37°=0.6,cos37°=0.8。求:
(1)小环所受摩擦力的大小;
(2)Q杆所受拉力的瞬时功率。
2、选择题 如图所示,在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场,右侧是无磁场空间。将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场。已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是?(?)
A.所用拉力大小之比为2:1
B.通过导线某一横截面的电荷量之比是1:1
C.拉力做功之比是1:4
D.线框中产生的电热之比为1:2

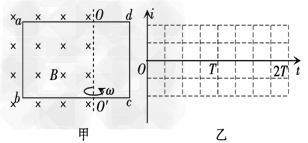

3、计算题 如图甲矩形线框abcd的边ab=2L,ad=3L。OO′为线框的转动轴,aO=bO′=2L。匀强磁场垂直于线框平面,磁感应强度为B。OO′刚好与磁场的边界线重合,线框的总电阻为R。当线框绕 OO′以角速度ω匀速转动时,试求:
(1)线框的ab边第一次出磁场前的瞬间,回路中电流的大小和方向?
(2)从图示位置开始计时取电流沿abcda方向为正。请在图乙中画出线框中的电流i随时间t变化的关系图象(画两个周期);
(3)线框中电流的有效值。
4、简答题 线圈生产车间的传送带不停的水平传送边长为L,质量为m,电阻为?R?的正方形线圈,传送带与线圈间的动摩擦因数为μ.在传送带的左端线圈无初速度的落在以恒定速度v匀速运动传送带上,经过一段时间,达到与传送带相同的速度v后,线圈与传送带保持相对静止,然后通过一磁感应强度为B的竖直方向的匀强磁场.已知每两个线圈间保持距离L不变,匀强磁场的宽度为3L.求:
(1)每个线圈相对传送带滑动的距离;
(2)每个线圈通过磁场区域产生的焦耳热;
(3)传送带传送线圈的总功率.
5、选择题 关于对电磁场和电磁波的认识中正确的是
A.均匀变化的电场在它周围空间产生均匀变化的磁场
B.电磁波和机械波一样依赖于介质传播
C.只要空间某个区域有振荡电场或振荡磁场就能产生电磁波
D.电磁场由发生区域向外传播就形成电磁波
