1、实验题  如图所示，是某次利用气垫导轨探究加速度与力、质量关系的实验装置安装完毕后的示意图，图中A为砂桶和砂，B为定滑轮，C为滑块及上面添加的砝码，D为纸带，E为电火花计时器，F为蓄电池、电压为6 V，G是电键。

（1）请指出图中的三处错误：
①____________________________________________________________________；
②____________________________________________________________________；
③____________________________________________________________________．
（2）更正错误后，根据实验装置简图，按照实验要求应该（   ）
A．先释放小车，再接通电源
B．先接通电源，再释放小车
C．同时释放小车和接通电源
（3）更正错误后，根据实验装置简图，按照实验要求本实验必须（   ）
A．要平衡摩擦力
B．要求悬挂物的质量远小于小车的质量
C．上述两项要求都不需要

参考答案：（1）①  B接滑块的细线应水平(或与导轨平行)
②C滑块离计时器太远
③E电火花计时器用的是220 V的交流电，不能接直流电
（2）B               （3） B

本题解析：（1）①  B接滑块的细线应水平，这样滑块受到的拉力才等于砂桶和砂的重力，②C滑块要靠近计时器以充分利用好纸带；③E电火花计时器用的是220 V的交流电，不是接低压直流电。（2）本实验要求先接通电源，再释放小车，故选择B。（3）气垫导轨可认为没有摩擦力故A作要求，对砂和砂桶的质量要求其远小于小车的质量，这样使滑块所受合力为砂和砂桶的重力，所以选择B。
考点：实验探究加速度与力、质量关系

本题难度：一般

2、实验题  在做“研究匀变速直线运动”实验中，打点计时器打出的一条纸带中的某段如图所示，若A、B、C ……点间的时间间隔均为0.10 s，从图中给定的长度，求出小车的加速度大小是           ，打下C点时小车的速度大小是          。（结果保留两位有效数字）

参考答案：4.0 m/s2；1.1 m/s

本题解析：根据，根据可求加速度为，加速度a=4.0 m/s2
考点：打点计时器求速度、加速度
点评：本题考查了打点计时器求速度、加速度的方法。一般通过逐差法求加速度以减小偶然误差。

本题难度：一般

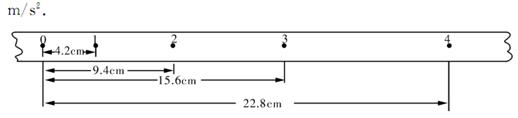

3、实验题  （6分）某同学在做“研究匀变速直线运动”实验时得到如图所示的纸带，设0点是计数的起始点，两相邻计数点之间的时间间隔为0．1s则打计数点2时物体的瞬时速度为v2=         m/s，物体的加速度a=         m/s2。

参考答案：0．57  1．0

本题解析：略

本题难度：一般

4、实验题  “验证机械能守恒定律”的实验可以采用如图所示的(甲)或(乙)方案来进行。

（1）比较这两种方案，­­­­­­­­­­­­­­­­­­­­­­­­­­_____    ­­­­­­­­(填“甲”或“乙”)方案好些，主要理由是       。
（2）某小组的同学选用图甲的方案实验，进行了如下操作,其中错误的是    。
A．将打点计时器竖直固定在铁架台上。
B．将长约0.5m的纸带用小夹子固定在重物上后穿过打点计时器，用手提着纸带，使重物静止在靠近打点计时器的地方。
C．先松开纸带，再接通电源，让重物自由下落，打点计时器就在纸带上打下一系列的点。
D．换几条纸带，重复上面实验。
E．在打出的纸带中挑选第一、第二两点间距接近2mm，且点迹清楚的纸带进行测量，先记下O点（第一个点）的位置，再从后面较清晰的任意点开始依次再取四个计数点A、B、C、D，求出相应位置对应的速度及其下落的高度。
F．将测量数据及计算结果填入自己设计的表格中。
G．根据以上测得数据计算重力势能的减少量和对应的动能的增加量，验证机械能守恒定律。
（3）选出一条纸带如图所示，其中O点为起点，A、B、C为三个计数点，打点计时器打点周期为0.02s，用最小刻度为mm的刻度尺，测得OA=11.13cm，OB=17.69cm，OC=25.9cm。这三个数字中不符合有效数字要求的是         ，重锤的质量为m=0.2kg，根据以上数据，求当打点针打到B点时重锤的重力势能比开始下落时减少了            J；这时它的动能增加量是         J。（g取10m/s2，结果保留三位有效数字）

（4）实验中往往出现重锤动能的增加量小于重力势能的减少量的情况，其主要原因是              。

参考答案：（1）甲；甲方案比乙方案阻力影响小 （2）C（3）25.9cm或OC  0.354  0.335~0.350之间
（4）　重锤在下落的过程中克服阻力做功导致机械能减小

本题解析：（1）机械能守恒的前提是只有重力做功，实际操作的方案中应该使摩擦力越小越好．故甲方案好一些，因为这个方案摩擦阻力较小，误差小，操作方便，实验器材少．
（2）应该先接通电源后释放纸带，这样可以得到更多的数据
（3）根据刻度尺的读数要求可知，应估读到0.1mm即0.01cm，所以不符合要求的是25.9cm，应写成25.90cm．
到B点减小的重力势能为
打B点是的速度，所以动能
（4）重锤在下落的过程中克服阻力做功导致机械能减小 可见在忽略误差的情况下，重锤的机械能守恒．
考点：验证机械能守恒定律．
点评：明确每个实验的实验原理，是求解有关实验问题的关键．

本题难度：一般

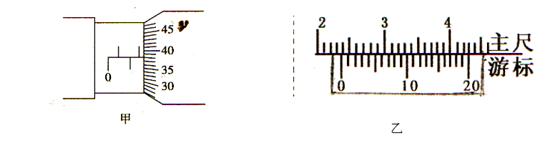

5、实验题  (6分)如图甲为用螺旋测微器、图乙为用游标尺上有20个等分刻度的游标卡尺测量工件的情况，请读出它们的读数分别为         mm，           mm．

参考答案：1.880~1.882 mm；23.85 mm。

本题解析：甲图是螺旋测微器，固定刻度上的读数为1.5 mm，可动刻度上的读数为0.381 mm，则整体读数为1.881 mm。乙图是游标卡尺，主尺上的读数为23 mm，游标尺上的读数为17×0.05="0.85" mm，则整体的读数为23.85 mm。
考点：本题考查游标卡尺和螺旋测微器的读数。

本题难度：一般
