1、简答题  如图所示为一种测量电源电动势的电路原理图．E为供电电源，ES为标准电源，EX为待测电源，RP是限流电阻，R0是电流表的保护电阻，AB是均匀电阻丝，长度为L．闭合S1进行测量时，先将S2合到“1”位置，移动C至C1处时，恰好使电流表指针指零，测得AC1=

2、简答题  一些材料的电阻随温度的升高而变化．

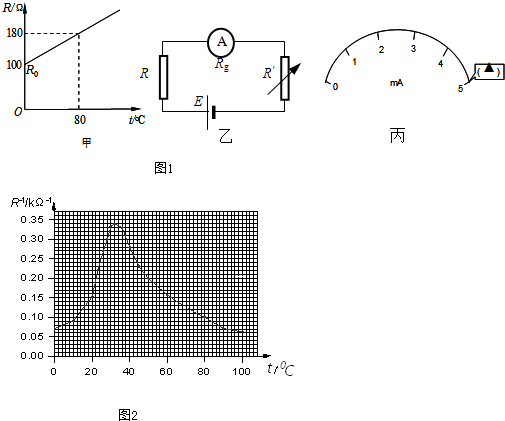

（1）如图1（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图1（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．

①电流刻度较大处对应的温度刻度______；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，在丙图中标出空格处对应的温度数值为______℃．
（2）PTC元件由于材料的原因有特殊的导电特性．现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R-t的关系如图2．已知它向四周散热的功率为PQ=0.1（t-t0）瓦，其中t（单位为℃）为加热器的温度，t0为室温（本题取20℃）．当加热器产生的焦耳热功率PR和向四周散热的功率PQ相等时加热器温度保持稳定．加热器接在200V的电源上．
①加热器工作的稳定温度为______℃；
②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻______（填“增大”“不变”“减小”），产生的焦耳热的功率______散热的功率（填“大于”“等于”，“小于”），温度将下降；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定．

3、实验题  某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：
(1)检查多用电表的机械零点．
(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．
(3)将红、黑表笔________，进行欧姆调零．
(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．
(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________ (填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．
(6)测量完成后，将选择开关拨向____________位置．

4、简答题  如图所示，竖直放置的两块很大的平行带电金属板a、b相距为d，a、b间的电场强度为E，今有一带正电的液滴从a板下边缘（贴近a板）以初速度v0竖直向上射入电场，当它飞到b板时，速度大小仍为v0，而方向变为水平，且刚好从高度也为d的狭缝穿过b板上的小孔进入匀强磁场，若磁场的磁感应强度大小为B=E/v0，方向垂直纸面向里，磁场区域的宽度为L，重力加速度为g．
（1）试通过计算说明液滴进入磁场后做什么运动？
（2）求液滴在电场和磁场中运动的总时间．

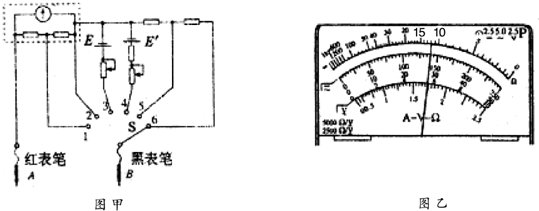

5、简答题  （1）图（甲）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程，当转换开关S旋到位置3时，可用来测量______（选填“电阻”、“电压”或“电流”）；当S旋到位置______时，可用来测量电流，其中S旋到位置______时量程较大
（2）用多用电表测量小电珠（4.8V1.4W）的电阻，应选择多用电表电阻挡的倍率______（选填“×1”、“×10”或“×100”）；调零后，将表笔分别与小电珠的两端连接，示数如图（乙），则测量结果为______Ω．
