1、填空题  （1）在“验证机械能守恒定律”的实验中，利用重锤拖着纸带自由下落通过打点计时器来源:91考试网 91Exam.org并打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．
①在实验过程中，下列的说法正确的是：______．
A．必须使用的测量仪器有：打点计时器、天平和刻度尺
B．纸带与打点计时器的两个限位孔要在同一竖直线上
C．实验中其他条件不变时，选用重锤质量的大小不影响实验的误差
D．选纸带上任意两点的数据都可以验证机械能守恒定律
②按图a所示安装好实验装置，正确进行实验操作，从打出的纸带中选出符合要求的纸带，如图b所示．图中O点为为打点起始点（速度为零）．选取纸带上打出的连续点A、B、C、…，测出其中E、F、G点距打点起始点O的距离分别为h1、h2、h3，已知重锤质量为m，当地重力加速度为g，打点计时器打点周期为T．为验证此实验过程中机械能是否守恒，需要计算出从打下O点到打下F点的过程中，重锤重力势能的减少量△Ep=______，动能的增加量△Ek=______（?用题中所给字母表示?）．

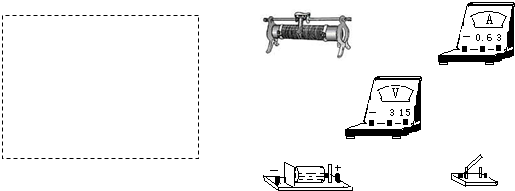

（2）用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别约为0.1Ω和1kΩ，如图所示为所需的器材．
①在方框内画出实验电路图

②把器材连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大．
③一位同学记录的6组数据见下表，试根据这些数据在图中画出U-I图线．

④根据图线求出电池的电动势E=______V，内阻r=______Ω．

2、简答题  如图甲所示的装置叫做阿特伍德机，是英国数学家和物理学家阿特伍德（G?Atwood1746-1807）创制的一种著名力学实验装置，用来研究匀变速直线运动的规律．
某同学对该装置加以改进后用来验证机械能守恒定律，如图乙所示．
（1）实验时，该同学进行了如下步骤：
①将质量均为M（A的含挡光片、B的含挂钩）的重物用绳连接后，跨放在定滑轮上，处于静止状态．测量出______（填“A的上表面”、“A的下表面”或“挡光片中心”）到光电门中心的竖直距离h．
②在B的下端挂上质量为m的物块C，让系统中的物体由静止开始运动，光电门记录挡光片挡光的时间为△t．
③测出挡光片的宽度d，计算有关物理量，验证守恒定律．
（2）如果系统（重物A、B以及物块C）的机械能守恒，应满足的关系式为______（已知重力加速度为g）．
（3）引起该实验系统误差的原因有______（写一条即可）．
（4）验证实验结束后，该同学突发奇想：如果系统（重物A、B以及物块C）的机械能守恒，不断增大物块C的质量m，重物B的加速度a也将不断增大，那么a与m之间有怎样的定量关系？a随m增大会趋于一个什么值？
请你帮该同学解决，
①写出a与m之间的关系式：______（还要用到M和g）
②a的值会趋于______．

3、填空题  某同学用如图1所示装置测量重力加速度g，所用交流电频率为50Hz．在所选纸带上取某点为0号计数点，然后每3个点取一个计数点，所以测量数据及其标记符号如图2所示．
该同学用两种方法处理数据（T为相邻两计数点的时间间隔）：
方法A：由g1=

4、选择题  如图，在验证机械能守恒定律的实验中，除铁架台、铁夹、学生电?源、纸带、打点计时器和重物外，还需选用下述哪种仪器？（　　）
A．秒表
B．刻度尺
C．天平
D．弹簧秤
