1、填空题  如图所示，某理想变压器的原线圈接一交流电（V），副线圈接如图所示的电路（图中电表均为理想交流电表），且R1=R2。电键S原来为闭合，现将S断开，则电压表的示数U_____________（选填“增大”、“保持不变”或“减小”，下同）。变压器原线圈的输入功率P_____________。

参考答案：增大，减小

本题解析：

本题难度：一般

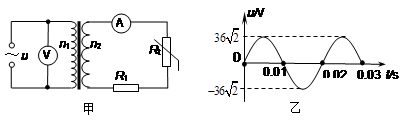

2、选择题  图甲为理想变压器，其原、副线圈的匝数比为4︰l，电压表和电流表均为理想电表，原线圈接图乙所示的正弦交流电，图中Rt为阻值随温度升高而减小的热敏电阻，R1为定值电阻。下列说法正确的是：

A．图乙中的正弦交流电的频率为50Hz
B．变压器原、副线圈中的电流之比为1︰4
C．变压器输入、输出功率之比为1︰4
D．Rt处温度升高时，电压表和电流表的示数均变大

参考答案：AB

本题解析：由乙图可以看出周期为0.02s，频率为1/T=50Hz，A对；由，电流之比为1：4，B对；由能量守恒，变压器的输入、输出功率之比为1：1，C错；R1温度升高，输出电阻减小，输出电压由输入电压和匝数比决定，输出电压不变，输出电流增大，电压表示数不变，D错；

本题难度：简单

3、选择题  如图所示，理想变压器的原、副线圈匝数之比为11:1，R＝1Ω，原线圈允许通过电流的最大值为1A，副线圈ab两端电压随时间变化图象如图所示．则下列说法正确的是
?
[? ]
A．原线圈输入电压的有效值为242V
B．原线圈两端交变电压的频率为550 Hz
C．副线圈中电流的最大值为11A
D．为保证电路安全工作，滑动变阻器R"的阻值不得小于1Ω

参考答案：AC

本题解析：

本题难度：一般

4、选择题  在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有（　　）
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
