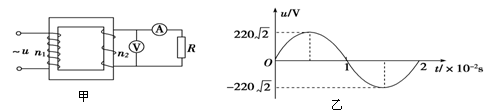

1、选择题  如图甲，一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图乙所示，副线圈仅接入一个10 Ω的电阻．则

A．变压器的输入电压最大值是220V
B．正弦交变电流的周期是s
C．变压器的输入功率是W
D．电压表的示数是100V

2、选择题  图12－2表示一交流电的电流随时间而变化的图象，此交流电的有效值是： [　]

　　

3、简答题  曾经流行过一种向自行车车头灯供电的小型交流发电机，图3-12甲为其结构示意图．图中N、S是一对固定的磁极，abcd为固定在转轴上的矩形线框，转轴过bc边中点、与ab边平行，它的一端有一半径r0="1.0" cm的摩擦小轮，小轮与自行车车轮的边缘相接触，如图3-12乙所示．当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动．设线框由N=800匝导线圈组成，每匝线圈的面积S="20" cm2，磁极间的磁场可视为匀强磁场，磁感应强度B="0.010" T，自行车车轮的半径R1="35" cm，小齿轮的半径R2="4.0" cm，大齿轮的半径R3="10.0" cm（见图乙）．现从静止开始使大齿轮加速运动，问大齿轮的角速度为多大时才能使发电机输出电压的有效值U="3.2" V？（假定摩擦小轮与自行车车轮之间无相对滑动）

图3-12

4、选择题

A．用电流表测该电流其示数为10A
B．该交流电流的频率为100Hz
C．该交流电流通过10Ω电阻时，电阻消耗的电功率为2000 W
D．该交流电流瞬时值表达式为

5、选择题  一理想变压器原、副线圈的匝数比n1 : n2="2" : 1，原线圈两端接一正弦式交变电流，其电压u随时间t变化的规律如图所示，则副线圈两端电压的有效值和频率分别为（　　）

A．110V，50Hz
B．110V，0.5Hz
C．220V，50Hz
D．220V，0.5Hz
