1、填空题 在“测定一节干电池电动势和内阻”的实验中某一组同学利用如图(a)的实验装置测量,电压表应选择量程________(填“3 V”或“15 V”),实验后得到了如图(b)的U—I图象,则电池内阻为________ Ω.(电压表、电流表均为理想电表)

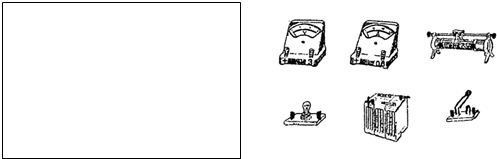

2、填空题 用如图所示的实验器材测定小电灯的伏安特性曲线,要求加在电灯上的电压从零开始逐渐增大到额定电压.在题给方框中画出实验所用的电路图,并按电路图用导线把实物图连接起来.
3、简答题 (1)电阻丝R的额定电压为3V,为测量其电阻值,某同学先用多用电表粗测其电阻.用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量,发现指针的偏转角度太大,这时他应将选择开关换成欧姆挡的“______”档位(选填“×100”或“×1”),然后进行______,再次测量电阻丝的阻值,其表盘及指针所指位置如图所示,则此段电阻丝的电阻为______Ω.
(2)现要进一步精确测量其阻值,实验室提供了下列可选用的器材
A:电流表A1(量程300mA,内阻约1Ω)
B:电流表A2(量程0.6A,内阻约0.3Ω)
C:电压表V1(量程3.0V,内阻约3kΩ)
D:电压表V2(量程6.0V,内阻约5kΩ)
E:滑动变阻器R1(最大阻值为10Ω)
F:滑动变阻器R2(最大阻值为500Ω)
G:电源E(电动势4V,内阻可忽略)
H:电键、导线若干.
①为了尽可能提高测量准确度,应选择的器材为(只需填器材前面的字母即可)
电流表______.电压表______.滑动变阻器______.

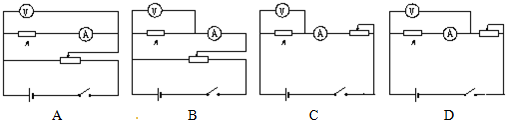

②下列给出的测量电路中,最合适的电路是______.
4、实验题 一个标有“3V,0.6W”小灯泡,在测量其伏安特性曲线的实验中,得到下表数据:
(1)实验所用的电路图为___________;
(2)根据表中数据,在下图中画出小灯泡的伏安特性曲线;
(3)由曲线可知小灯泡的电阻随电压增大而___________。(填“增大”、“不变”或“减小”)
5、实验题 (10分)现有两个电阻R和R0,R为标准电阻,R0的阻值随温度变化.一探究小组用图甲电路(虚线框内还有一个滑动变阻器),经多次测量、描点,画出了两电阻的伏安特性曲线如图乙所示,其中两电阻电流从零开始变化.已知电源电动势为6 V,内阻很小.
(1)选出最适合本实验的滑动变阻器__________
A.5 Ω? 0.6 A? B.20 Ω? 0.6 A? C.100 Ω? 0.6 A
(2)在图中虚线框内补充完整电路图.
(3)实验中,当电流表的示数为0.1 A时,电阻R0消耗的电功率为_______W;由图线知,R0的阻值随温度升高怎样变化?________________________________________________________________.
