参考答案：（1）0.700
（2）A、C、F
(3)

本题解析：（1）螺旋测微器主尺读数为0.5mm，可动刻度示数为20.00.01mm，所以螺旋测微器测量值为0.5mm+20.00.01mm=0.700mm（2）电源电动势为6V，带测电阻阻值大约为10Ω，电路中最大电流为0.6A，所以电流表量程选择0.6A，电压表量程选择3V测量比较准确，画伏安特性曲线要求多测量几组数据，滑动变阻器采用分压连接，阻值选择较小的（3）根据电流表外接、电阻器分压连接
点评：要能判断电表量程的选取、电流表内接外接、滑动变阻器的限流分压

本题难度：一般

3、实验题  在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合后L1消耗的电功率为?W ，L2的电阻为?Ω。

参考答案：7.5? 7.5

本题解析：电源电动势为3.0V，内阻不计,所以L1两端的电压为3伏，由图像可知流过L1的电流为0.25A,所以消耗的功率为P=UI=7.7w
L2、L3并联两端的电压为3伏，所以L2两端的电压为1.5伏，流过它的电流为0.2A,由

本题难度：简单

4、实验题  （1）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
①用螺旋测微器测量其直径如右图，可知其直径为?mm；
②用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 ?Ω

（2）某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有
A．电压表V：0～3～15V? B．电流表A：0～0.6～3A
C．变阻器R1：(20Ω，1A)? D．变阻器R2：(1000Ω，0.1A)
E．电键S和导线若干
①实验中电压表应选用的量程为?（填0~3V或0~15V）；电流表应选用的量程为
?（填0~0.6A或0~3A）；变阻器应选用?（填序号）；

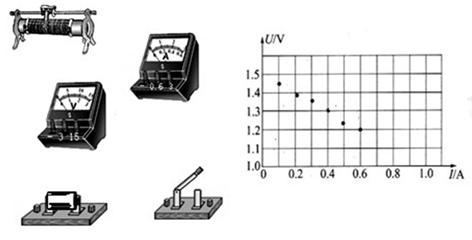

②根据实验要求连接实物电路图；
③实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点位置完成U—I图线，
并由图线求出该电池的电动势E=________V，电阻r=________Ω.

参考答案：(1)①4.700mm?② 220Ω?（2）①0~3V?0~0.6A? C?②如图所示

③如图所示? 1.50， 0.50

本题解析：（1）①螺旋测微器的读数为：主尺+半毫米+转筒读数，为
②欧姆表的读数为：示数×倍率=22×10=220Ω；
（2）（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为?0-3V；为了调节方便并能减小误差，故变阻器应选用R1；
②对照电路原理图，连接实物图，如答案图所示。
③描点作图，

图象的横轴截距表示电动势，故电动势为1.50V；斜率绝对值表示电源内电阻，故

本题难度：一般

5、实验题  （10分）为测定电池的电动势和内阻，某同学选用不同的实验器材设计了以下四种测量电路：

⑴从原理上分析，其中可以完成测量的电路有?。
⑵该同学根据其中的一个电路直接测得的实验数据作出了如图丁所示的图象，由此可知该同学选用的是______图所示的电路进行实验。根据图象可算出电源的电动势E=____V，内阻r=_______Ω。（忽略电表内阻的影响，结果保留两位有效数字）

参考答案：（1）乙和丁（2）丁? 1.4 (范围1.3-1.5)? 1.0 (范围0.80-1.1)

本题解析： （1）根据闭合电路欧姆定律有：E=I（R+r）=U+Ir=，由此可知，测量电池电动势和内阻有三种方法，①电压表、电流表和滑动变阻器（伏安法）②电压表和变阻箱（伏阻法）③电流表和变阻箱（安阻法），甲方案中不知变阻连入电路的具体阻值，故错误；丙方案中电压表被短路，故错误；乙方案中符合伏安法的设计思路，正确；丁方案中将多用电表使用电流档，满足安阻法的设计思路，故正确；综上述，乙、丁电路设计可以完成实验测量。（2）由闭合电路欧姆定律有：，属于安阻法的实验方案，故该同学选用的方案丁；由关系式可知，在R-图像中，斜率表示电动势E，纵截距为-r，在图像上选择相距较远的点求得直线斜率即电动势E，读出纵截距，取绝对值即为r。

本题难度：一般
