1、简答题  有一电阻值约为20Ω、额定功率约为7.2W的电阻，现准备用伏安法测量多组数据，借助I-U图象较准确地测其阻值，实验室提供的器材有：
A．电流表（量程0-3A，内阻约0.1Ω）
B．电流表（量程0-0.6A，内阻约0.5Ω）
C．电压表（量程0-3V，内阻约3kΩ）
D．电压表（量程0-15V，内阻约15kΩ）
E．滑动变阻器（阻值0-10Ω，额定电流2A）
F．滑动变阻器（阻值0-1KΩ，额定电流2A）
G．直流电源（电动势12V，内阻不计）
H．开关及导线若干
①要使测量误差尽量的小，电流表应选择______，电压表应选择______，滑动变阻器应选择______．（填序号字母）
②请在图中按实验要求完成测量电路的实物连接．

2、实验题  （12分）请完成以下两小题。
（1）某同学设计了如图所示的装置来探究加速度与力的关系。弹簧秤固定在一合适的木板上，桌面的右边缘固定一支表面光滑的铅笔以代替定滑轮，细绳的两端分别于弹簧秤的挂钩和矿泉水瓶连接。在桌面上画出两条平行线、，并测出间距开始时讲模板置于处，现缓慢向瓶中加水，直到木板刚刚开始运动为止，记下弹簧秤的示数,以此表示滑动摩擦力的大小。再将木板放回原处并按住，继续向瓶中加水后，记下弹簧秤的示数，然后释放木板，并用秒表记下木板运动到处的时间。

①木板的加速度可以用、表示为=?；为了减小测量加速度的偶然误差可以采用的方法是（一种即可）?。
②改变瓶中水的质量重复实验，确定加速度a与弹簧秤示数的关系。下列图象能表示该同学实验结果的是?。

③用加水的方法改变拉力的大小与挂钩码的方法相比，它的优点是?。
a．可以改变滑动摩擦力的大小
b．可以更方便地获取多组实验数据
c．可以比较精确地测出摩擦力的大小
d．可以获得更大的加速度以提高实验精度
（2）在测定金属电阻率的试验中，某同学连接电路如图所示。闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：

①若电流表示数为零、电压表示数为E，则发生故障的是?（填“待测金属丝”“滑动变阻器”或“电键”）。
②若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至?档（填“欧姆×100”“直流电压10V”或者“直流电流2.5”）,再将?(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱。若只有滑动变阻器断路，则多用电表的示数依次是?、?、?。

3、简答题  （1）我国已经制定了登月计划．假如宇航员登月后想探测一下月球表现是否有磁场，他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是：
A、直接将电流表放于月球表现，看是否有示数来判断磁场有关
B、将电流表与线圈组成回路，使线圈沿某一方向运动，如电流表无示数，则可判断月球表面无磁场
C、将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，则可判断月球表面有磁场
D、将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如电流表无示数，则可判断月球表面无磁场
（2）某待测电阻Rx的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：
A．电流表A1（量程150mA，内阻r1=10Ω）
B．电流表A2（量程20mA，内阻r2=30Ω）
C．定值电阻R0=100Ω
D．滑动变阻器R，最大阻值为10Ω
E．电源E，电动势E=4V（内阻不计）
F．开关S及导线若干
①根据上述器材完成此实验，测量时要求电表读数不得小于其量程的1/3，请你在实线框内画出测量Rx的一种实验原理图（原理图中的元件必须用题干中元件名称后相应的英文字母作标注）．
②实验时电流表A1的读数为I1，电流表A2的读数为I2，用已知和测得的物理量表示Rx=______．

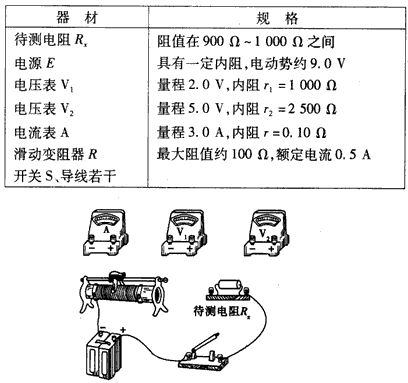

4、其他  如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：

为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化，请用实线代替导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量Rx阻值的电路。

5、计算题  在研究电磁感应的实验中


(1)一位学生将电流表、电池、电阻和电键连接成如图(1)所示电路，接通电键，看到电流表指针偏向正接线柱一侧．这样做的目的是_______________________．
(2)这位学生又把电流表及原、副线圈A和B、电池、电键连接成如图(2)所示电路．
①当接通电键时，或接通电键后将线圈A插入线圈B的过程中，看到电流表的指针都偏向正接线柱一侧．试在图中标出线圈A中电流I的方向，线圈B中电流I1的方向．比较I和I1的方向，可得出的实验结论是________________________________________________．
②当断开电键时，或将线圈A从线圈B中拔出的过程中，发现电流表的指针都偏向负接线柱一侧，试在图中标出线圈B中电流I2的方向，比较I和I2的方向，可得出的实验结论是：___________________________________
_________________________________．
?
