1、实验题 在“测定金属的电阻率”的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图,用刻度尺测量金属丝的长度l=0.810m.金属丝的电阻大约为4?. ? 小题1:从图中读出金属丝的直径为_?_mm. ②在用伏安法测定金属丝的电阻时,除被测电阻丝外,还有如下供选择的实验器材: A.直流电源:电动势约4.5V,内阻很小; B.电流表A1:量程0~0.6A,内阻0.125?; C.电流表A2:量程0~3.0A,内阻0.025?; D.电压表V:量程0~3V,内阻3k?;
| E.滑动变阻器R1:最大阻值10?; F.滑动变阻器R2:最大阻值50?; G.开关、导线等. 小题2:在可供选择的器材中,应该选用的电流表是_?_,应该选用的滑动变阻器是_?_. 小题3:根据所选的器材,在答案卷的方框中画出实验电路图.
小题4:若据伏安法测出电阻丝的电阻为Rx=4.1?,则这种金属 材料的电阻率为_?_ ?·m.(保留二位有效数字)
参考答案:①_0.530_;②_B_; _F_;③画出实验电路图 ④_11.2×10–6_ (画图4分,其余每空2分)
本题解析:小题1:从图中读出金属丝的直径为:固定尺+可动尺=0.5+0.022=0.522mm。
小题2:应选电流表A1,因为A2选量程较大.滑动变阻器应该起到限流作用,所以算滑动变阻器R2, 小题3:电阻丝阻值较小,电流表选用内接法,滑动变阻器限流式接法,实验电路图如下 小题4:根据电阻定律,得到
本题难度:一般
2、实验题 (8分)一电阻Rx额定功率为0.01 W,阻值不详.用欧姆表粗测其阻值约为40 kΩ.现有下列仪表元件,试设计适当的电路,选择合适的元件,较精确地测定其阻值. A.电流表A1,量程0~300 μA,内阻约150 Ω; B.电流表A2,量程0~500 μA,内阻约45 Ω; C.电压表V1,量程0~3 V,内阻约6 kΩ; D.电压表V2,量程0~15 V,内阻约30 kΩ; E.电压表V3,量程0~25 V,内阻约50 kΩ; F.直流稳压电源E1,输出电压6 V,额定电流3 A; G.直流电源E2,输出电压24 V,额定电流0.5 A; H.直流电源E3,输出电压100 V,额定电流0.1 A; I.滑动变阻器R1,0~50 Ω; G.滑动变阻器R2,0~2 kΩ; K.电键K一只,连接导线足量. 为了较准确测量Rx的阻值,保证器材的安全, (1)电源应选?电压表应选?电流表应选?滑动变阻器应选?(填序号,例如A、B等) (2)在虚线框中画出实验电路图(用所选器材字母表示如A1,A2 等)
参考答案:(1)G;E;B;I。(2)提示分压内接;
本题解析:(1)由于Rx的额定功率为0.01 W,阻值约为40 kΩ,故其额定电压为U额==20V,额定电流为I额==500μA,故电源应该选用G,输出电压为24V的直流电源;如果选用输出电压为100V,一是电压太大,二是不安全;电压表应该选用E,量程是25V;电流表应选用B,量程是500μA;由于两个滑动变阻器的阻值均比被测电阻小很多,故需要采用分压法连接电路,则变阻器选用阻值较小的I,调节方便。 (2)由于被测电阻的阻值远大于变阻器的阻值,故采用分压法连接电路,又由于电压表的电阻接近于被测电路的电阻,故采用电流表内接法,电路图如图所示。
本题难度:一般
3、实验题 某实验小组利用电流表(0.6A,内阻约为0.5Ω)、电压表(3V,内阻约为2KΩ)等器材描绘小灯泡的伏安特性曲线。实验中得出了如下一组数据:

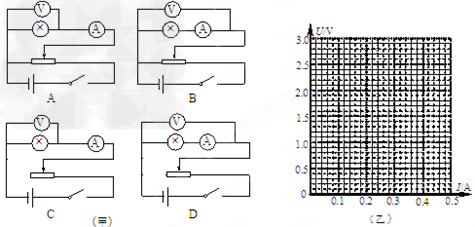

(1)据上面的数据可知,该实验小组采用的实验原理图是甲图中的哪一个________。
(2)用上表中的数据请在给出的直角坐标系上画出小灯泡的U-I图线; (3)将该灯泡接到如图丙所示的电路中,若电源电动势E= 4.5V,内阻不计,定值电阻R =5Ω,此时灯泡的实际功率是________W。(结果保留两位有效数字)
参考答案:(1)A? (2) (3)0.70~0.78
本题解析:
本题难度:一般
4、计算题 测某元件的直径时,螺旋测微器的示数如图所示,可知元件的直径d=_______×10-3m。
参考答案:0.700
本题解析:螺旋测微器读数时,首先看主尺的读数,特别要注意半毫米刻度线是否露出。在本题中,主尺刻度是0.5mm。再看游标的刻度,读出游标上的格数,估读一位,再乘0.01,就得到游标的数值为0.200mm。所以最后的数值是0.700mm。标准答案应该是在这个值的再加减0.002mm。
本题难度:简单
5、实验题 (16分)一电流表的量程标定不准确,某同学利用图1所示电路测量该电流表的实际量程。

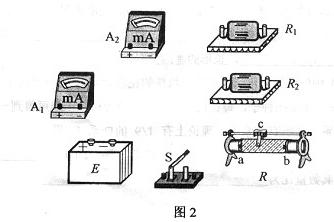

所用器材有:量程不准的电流表,内阻=10.0,量程标称为5.0mA;标准电流表,内阻=45.0,量程1.0mA;标准电阻,阻值10.0;滑动变阻器R,总电阻为300.0;电源E,电动势3.0V,内阻不计;保护电阻;开关S;导线。 回答下列问题: (1)在答题卡上(图2所示)的实物图上画出连线。

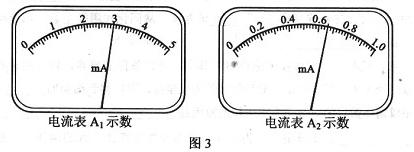

(2)开关S闭合前,滑动变阻器的滑动端c应滑动至??端。 (3)开关S闭合后,调节滑动变阻器的滑动端,使电流表满偏;若此时电流表的读数为,则的量程=?。 (4)若测量时,未调到满偏,两电流表的示数如图3所示,从图中读出的示数?=?,的示数?= ?;由读出的数据计算得=?。(保留3位有效数字)
(5)写出一条提高测量准确度的建议:??。

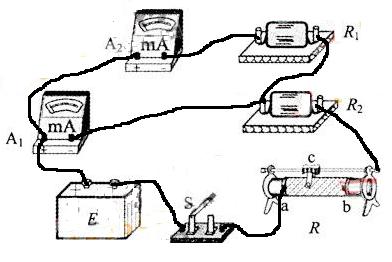

参考答案:⑴连线如图?
⑵阻值最大 ⑶ ⑷6.05mA
本题解析:⑴连线如图 ⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端 ⑶闭合开关调节滑动变阻器使待测表满偏,流过的电流为Im。根据并联电路电压相等有得 ⑷待测表未满偏有,将A2的示数0.66mA和其他已知条件代入有 Ma 但图中A1的示数3.0mA量程为5.0mA,根据电流表的刻度是均匀的,则准确量程为6.05mA ⑸
