参考答案：BC

本题解析：由乙图知变压器输入电压的最大值是，所以A错误；根据变压规律可求线圈的电压U2=24V，电压表的示数为24V，所以输出功率为P=U2I2=12W，故B正确；D错误乙图知交流电的周期为0.02s，所以频率为50Hz，故C正确。
考点：本题考查交流电、变压器

本题难度：一般

2、选择题  一个矩形线圈在匀强磁场中转动产生的交流电动势的瞬时值表达式为e=220sin?100πt．关于这个交变电流的说法中正确的是（ ? ）
A．交变电流的频率为100Hz
B．电动势的有效值为220V
C．电动势的峰值约为380V
D．t=0时，线圈平面与中性面垂直

参考答案：B

本题解析：

本题难度：简单

3、选择题  矩形线框在匀强磁场内匀速转动过程中，线框输出的交流电压随时间变化的图像如图所示，下列说法中正确的是

[? ]
A．1 s末线框平面垂直于磁场，通过线框的磁通量变化最快
B．2 s末线框平面垂直于磁场，通过线框的磁通量最大
C．交流电压的最大值为36V，频率为0.25Hz
D．交流电压的有效值为36V，周期为4 s

参考答案：BC

本题解析：

本题难度：简单

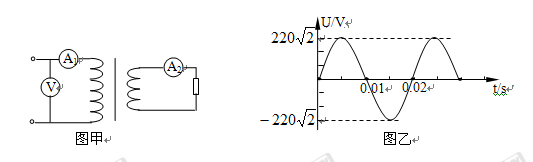

4、选择题  在图甲所示的电路中，理想变压器原线圈两端的正弦交变电压变化规律如图乙所示。已知变压器原、副线圈的匝数比，串联在原线圈电路中电流表A1的示数为1A，下列说法正确的是

A．变压器输出端交流电的频率为5Hz
B．电流表A2的示数为0.1A
C．电压表V的示数为220V
D．变压器的输出功率为220W

参考答案：D

本题解析：变压器副线圈电流频率等于原线圈电流频率，即频率为50Hz，所以A选项错误；据原副线圈电流之比等于匝数的反比，原线圈电流为1A，副线圈电流为10A，所以B选项错误；交流电路中电表的数值是有效值，则电压表的示数位u=um/=220v，所以C选项错误；变压器输出功率等于输入功率，即P出=P入=UI=220w，D选项正确。

本题难度：一般

5、填空题  如图是某正弦式电流的图象，则此正弦式电流的周期为_______s，电流的峰值为_______A。

参考答案：0.02，0.5

本题解析：

本题难度：一般
