1、填空题 四根通电长直导线彼此绝缘放置,围成一个正方形,电流的大小均为I,电流的方向如图所示。四根导线之间有一通电圆环,圆环与导线位于同一平面内,且圆环的中心O点与四根长直导线的距离相等,已知O点的磁感强度为B,通电圆环在O点产生的磁感强度为B1,由此可得通电的四根长直导线在圆环中心O点产生的磁感应强度为___;若取走直导线MN,则O点的磁感强度变为____。

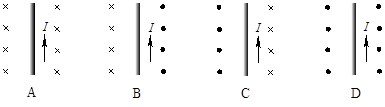

2、选择题 下列关于直线电流周围磁场方向的示意图中,正确的是(? )
3、选择题 下列关于电场和磁场的说法中,正确的是( )
A.处在电场中的电荷一定受到电场力,在磁场中通电导线一定受到安培力
B.电场强度为零的地方电势一定为零,电势为零的地方电场强度也为零
C.若一小段长为L、通过电流为I的导体,在磁场中某处受到的磁场力为F,则该处磁感应强度的大小一定是F/IL
D.磁场对通电导线的安培力方向总与B和I垂直,但B.I之间可以不垂直
4、选择题 如右图所示,把两个完全一样的环形线圈互相垂直地放置,它们的圆心位于一个共同点O上,当通以相同大小的电流时,O点处的磁感应强度与一个线圈单独产生的磁感应强度大小之比是( )
A.1∶1
B.∶1
C.1∶
D.2∶1
5、选择题 在国际单位制中,“安培”的定义是:截面可忽略的两根相距1m的无限长平行直导线内通以等量恒定电流时,若导线间相互作用力在每米长度上为2×10-7N,则每根导线中的电流为l“安培”,由此可知,在距离通以1A电流的无限长直导线1m处的磁感应强度的大小为( )
A.1T
B.2×10-7N
C.1×10-7T
D.4×10-7T
