高中物理高考知识点《电磁学》高频试题预测（2019年最新版）(三) 2019-07-02 23:15:02 【大 中 小】 1、实验题  甲同学要把一个量程为200μA的直流电流计G，改装成量范围是0~4V的直流电压表。 ①她按图所示电路、用半偏法测定电流计G的内电阻rg，其中电阻R0约为1k。为使rg的测量值尽量准确，在以下器材中，电源E应选用       ，电阻器R1应选用    ，电阻器R2应选用        （选填器材前的字母）。 A电源（电动势1.5V）            B电源（电动势6V） C电阻箱(0~999.9)             D滑动变阻器(0~500) E电位器（一种可变电阻，与滑动变阻器相当）(0~5.1k) F电位器（0~51k） ②该同学在开关断开情况下，检查电路连接无误后，将R2的阻值调至最大。后续的实验操作步骤依次是：         ,         ,         ,         ,最后记录R1的阻值并整理好器材。（请按合理的实验顺序，选填下列步骤前的字母） A．闭合S1 B．闭合S2 C．调节R2的阻值，使电流计指针偏转到满刻度 D．调节R2的阻值，使电流计指针偏转到满刻度的一半 E.调节R1的阻值，使电流计指针偏转到满刻度的一半 F.调节R1的阻值，使电流计指针偏转到满刻度 ③如果所得的R1的阻值为300.0，则图中被测电流计G的内阻rg的测量值为    ，该测量值      实际值（选填“略大于”、“略小于”或“等于”）。 ④给电流计G        联（选填“串”或“并”）一个阻值为       k的电阻，就可以将该电流计G改装为量程4V的电压表。 2、选择题  闭合线圈在匀强磁场中转动时产生正弦式交流电，则下列说法中正确的是 A.当线圈位于中性面时，线圈中感应电动势最大 B.当穿过线圈的磁通量为零时，线圈中感应电动势也是零 C.线圈在磁场中每转一周，产生的感应电流的方向改变一次 D.每当线圈越过中性面时，产生的感应电流的方向改变一次 3、实验题  （6分）某物理兴趣小组准备自制一只欧姆表，现有以下实验器材： A．Ig=l00μA的微安表一个 B．电动势E=1.5V，内阻可忽略不计的电源一个 C．最大电阻为99999Ω的电阻箱R一个 D．红、黑测试表笔和导线若干

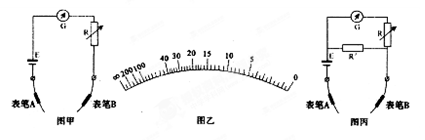

某同学用以上器材接成如图甲所示的电路，并将电阻箱的阻值调至14kΩ，就成功地改装了一个简易的“R×1k”的欧姆表，改装成的欧姆表表盘刻线如图乙所示，其中“15”刻线是微安表的电流半偏刻线处。

（1）红表笔一定是      （填“A”或“B”）
（2）原微安表的内阻Rg=       Ω
（3）理论和实验研究均发现，在图甲电路的基础上（不改换微安表、电源和电阻箱的阻值）。图乙的刻度及标度也不改变，仅增加一个电阻R′，就能改装成“R×l”的欧姆表，如图丙所示，则电阻R′ =         Ω（保留两位有效数字）

4、选择题  长0.5m的导线，通过的电流为2A，垂直放在磁感应强度为0.4T的匀强磁场中，所受安培力的大小为
A.0.4N
B.0.8N
C.1.6N
D.0.25N

5、选择题  小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为RG、RA、RV，它们之间的大小关系是
A.RGB.RVC.RAD.RG>RV>RA
