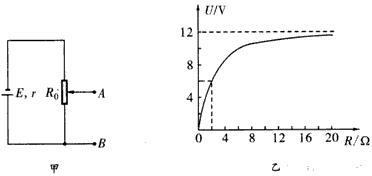

1、计算题  一个电源和一个滑动变阻器接成如图甲所示的电路，滑动变阻器的最大阻值R0=22Ω，电源路端电压U随外电阻R的变化规律如图乙所示。试求：
（1）电源的电动势E和内电阻r；
（2）A、B两端（不接负载）输出电压的范围。

2、选择题  如图所示的电路，a、b、c为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑臂P向上移动时，下列判断中正确的是

A．b灯中电流变化值小于c灯中电流变化值
B．a、b两灯变亮，c灯变暗
C．电源输出功率增大
D．电源的供电效率增大

3、选择题  如图3所示，电源电动势为E，内阻为r，合上开关S后各电灯都能发光．如果某一时刻灯L1的灯丝烧断，之后各灯虽亮度变化，但并未损坏，则                    (　　)

A．L3变亮，L2、L4变暗
B．L2、L3变亮，L4变暗
C．L4变亮，L2、L3变暗
D．L3、L4变亮，L2变暗
