1、实验题  在练习使用多用表的实验中，某同学连接的电路如图所示。

①若旋转选择开关，使尖端对准直流电流挡，闭合电键S，此时测得的是通过_____的电流；
②若断开电路中的电键S，旋转选择开关使其尖端对准欧姆挡，此时测得的是_________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合电键S，并将滑动变阻器的滑片移至最左端，此时测得的是_______两端的电压；
④在使用多用表的欧姆挡测量电阻时，若(? )
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C．选择“×l0”倍率测量时发现指针位于20与30 正中间，则测量值等于250
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大

2、实验题  有一标有“6V，0.5A”的小型直流电动机，转子是由铜导线绕制的线圈组成，阻值约为0.8Ω。为了测量电动机正常工作时的输出功率，应先测量电动机线圈的电阻。现提供的器材除导线和开关外还有：
A．直流电源E：8V（内阻不计）
B．直流电流表A1：0~0.6A（内阻约为0.5Ω）
C．直流电流表A2：0~3A（内阻约为0.1Ω）
D．直流电压表V1：0~3V（内阻约为5kΩ）
E．直流电压表V2：0~15V（内阻约为15 kΩ）
F．滑动变阻器R1：0~10Ω，2A
G．标准电阻R2：3 Ω
（1）需要选用的电流表是______________，电压表是______________；
（2）画出能较准确地测出电动机线圈电阻的电路图，图中M表示电动机；

（3）闭合S，调整R1，在测量电动机线圈电阻时应______________；
A．使电动机转动稳定后读出电流表，电压表示数
B．控制电动机不转动时读出电流表、电压表示数
C．使电动机两端电压达到额定值
D．使两电表指针有较大角度的偏转
（4）若电压表的示数为2.00V，电流表的示数为0.50A，电动机线圈电阻为______________Ω，该电动机正常工作输出的机械功率为______________W。

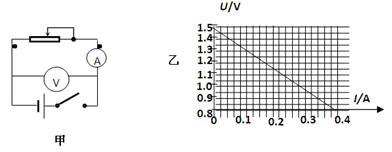

3、实验题  某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V，内阻约为1 Ω；?电压表(0－3 V，3 kΩ)、?电流表(0－0.6A，1.0 Ω)、
滑动变阻器有R1(10 Ω，2 A)和R2(100 Ω，0.1 A)各一只．

①实验中滑动变阻器应选用?(填“R1”或“R2”)。
②在实验中测得多组电压和电流值，得到如图乙所示的U－I图线，
由乙图可较准确地求出该电源电动势E＝?V；内阻，r=?Ω。

4、简答题  一个未知电阻Rx，阻值大约为10kΩ-20kΩ，为了较为准确地
测定其电阻值，实验室中有如下器材：
电压表V1?（量程3V、内阻约为3kΩ）
电压表V2?（量程15V、内阻约为15kΩ）
电流表A1?（量程200μA、内阻约为100Ω）
电流表A2?（量程0.6A、内阻约为1Ω）
电源E?（电动势为3V）
滑动变阻器R（最大阻值为200Ω）
开关S
（1）在实验中电压表选______，电流表选______．（填V1、V2，A1、A2）
（2）为了尽可能减小误差，请你在虚线框中画出本实验的电路图．

5、实验题  下图为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I-U关系曲线图。

(1)为了通过测量得到如图所示关系的完整曲线，在图甲和乙两个电路中应选择的是图_________，简要说明理由：_________。（电源电动势为9V，内阻不计，滑动变阻器的阻值为0~100 Ω）?
?
(2)图丙电路中，电源电压恒为9V，电流表读数为70 mA，定值电阻R1=250 Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为_________V，电阻R2的阻值为_________Ω。
(3)举出一个可以应用热敏电阻的例子：__________________________。
