2、选择题  一环形线圈放在匀强磁场中，设第1s内磁感线垂直线圈平面（即垂直于纸面）向里，如图所示。若磁感应强度B随时间t变化的关系如下图所示，那么第3s内线圈中感应电流的大小与其各处所受安培力的方向是

[? ]
A．大小恒定，沿顺时针方向与圆相切
B．大小恒定，沿着圆半径指向圆心
C．逐渐增加，沿着圆半径离开圆心
D．逐渐增加，沿逆时针方向与圆相切

3、计算题  如图所示，用质量为m、电阻为R的均匀导线做成边长为l的单匝正方形线框MNPQ，线框每一边的电阻都相等，将线框置于光滑绝缘的水平面上，在线框的右侧存在竖直方向的有界匀强磁场，磁场边界间的距离为2l，磁感应强度为B。在垂直MN边的水平拉力作用下，线框以垂直磁场边界的速度v匀速穿过磁场，在运动过程中线框平面水平，且MN边与磁场的边界平行，求：
（1）线框MN边刚进入磁场时，线框中感应电流的大小；
（2）线框MN边刚进入磁场时，M、N两点间的电压UMN；
（3）在线框从MN边刚进入磁场到PQ边刚穿出磁场的过程中，水平拉力对线框所做的功W。

4、计算题  一个50匝的螺线管在t1=1s时的磁通量为0.3Wb，到t2=3s时的磁通量均匀变为0.6Wb。求，此螺线管内磁通量的变化率和感应电动势？

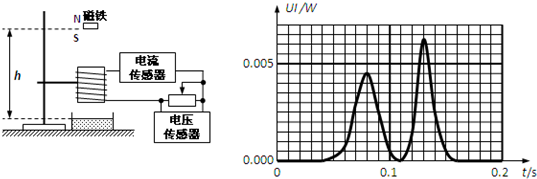

5、简答题  某同学利用如图装置研究磁铁下落过程中的重力势能与电能之间的相互转化．内阻r=40Ω的螺线管固定在铁架台上，线圈与电流传感器、电压传感器和滑动变阻器连接．滑动变阻器最大阻值40Ω，初始时滑片位于正中间20Ω的位置．打开传感器，将质量m=0.01kg的磁铁置于螺线管正上方静止释放，磁铁上表面为N极．穿过螺线管后掉落到海绵垫上并静止（磁铁下落中受到的阻力远小于磁铁重力，不发生转动），释放点到海绵垫高度差h=0.25m．计算机屏幕上显示出如图的UI-t曲线．

（1）磁铁穿过螺线管过程中，螺线管产生的感应电动势最大值约为______V．
（2）（多选题）图象中UI出现前后两个峰值，对比实验过程发现，这两个峰值是在磁铁刚进入螺线管内部和刚从内部出来时产生的，对这一现象相关说法正确的是______
（A）线圈中的磁通量经历先增大后减小的过程
（B）如果仅略减小h，两个峰值都会减小
（C）如果仅略减小h，两个峰值可能会相等
（D）如果仅移动滑片，增大滑动变阻器阻值，两个峰值都会增大
（3）在磁铁下降h=0.25m的过程中，可估算重力势能转化为电能的效率是______．
