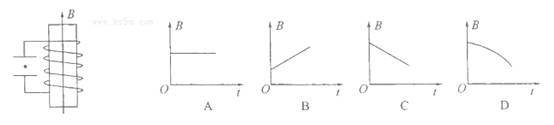

1、选择题  如图所示，将两块水平放置的金属板用导线与一线圈连接，线圈中存在方向竖直向上、大小变化的磁场，两板间有一带正电的油滴恰好处于静止状态，则磁场的磁感应强度B随时间t变化的图象是

2、选择题  如图所示，质量为M的条形磁铁与质量为m的铝环，都静止在光滑的水平面上，当在极短的时间内给铝环以水平向右的冲量I，使环向右运动，则下列说法不正确的是

[? ]
A．在铝环向右运动的过程中磁铁也向右运动
B．磁铁运动的最大速度为I/(M+m)
C．铝环在运动过程中，能量最小值为ml2/2(M+m)2
D．铝环在运动过程中最多能产生的热量为I2/2m

3、选择题  如图是一种延时开关，当S1、S2均闭合时，电磁铁F将衔铁D吸下，C电路接通，当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放．则（　　）
A．由于A线圈的电磁感应作用，才产生延时释放D的作用
B．由于B线圈的电磁感应作用，才产生延时释放D的作用
C．如果断开B线圈的开关S2，则无延时作用
D．如果断开B线圈的开关S2，则延时将变长
