1、选择题  用电动势E=3V、内电阻r=3Ω的直流电源依次分别对下列四个电珠供电，则最亮的电珠是（　　）
A．“3V，2W”
B．“3V，3W”
C．“3V，6W”
D．“3V，9W”

2、简答题  如图中，金属棒ab?置于水平放置的导轨上向右作切割磁感线运动．请标出流过金属棒ab的电流方向，以及ab棒受安培力的方向．

3、选择题  (2011年宁德一中质检)如图7－2－12所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则(　　)

图7－2－12
A．R1接在电源上时，电源的效率高
B．R2接在电源上时，电源的效率高
C．R1接在电源上时，电源的输出功率大
D．电源的输出功率一样大

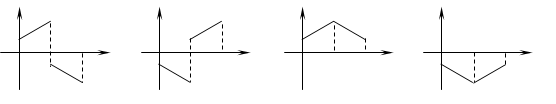

4、选择题  如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t=0时刻，bc边与磁场区域左边界重合。现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图象是（    ）


A          B               C             D

5、选择题  某控制电路如图所示，主要由电源（电动势为E、内阻为r）与定值电阻R1、R2及电位器（滑动变阻器）R连接而成，L1、L2是红绿两个指示灯，当电位器的触片滑向a端时，下列说法正确的是（　　）
A．L1、L2两个指示灯都变亮
B．L1、L2两个指示灯都变暗
C．L1变亮，L2变暗
D．L1变暗，L2变亮
