1、实验题 用以下器材测量一待测电压表V1的内电阻R1(量程为1.5V,内电阻1 400~1 600 Ω);电源E,电动势约为3V,内电阻可忽略;电压表V2,量程为3 V;电阻R0,阻值R0=1 200 Ω;滑动变阻器R,最大阻值约为100 Ω;单刀单掷开关K,导线若干。

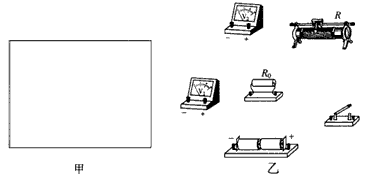

(1)请在图甲的方框中画出实验电路原理(原理图中的元件要用题中相应的英文字母标注);
(2)根据电路图,在图乙的实物上连线;
(3)若电压表V1的读数用U1表示,电压表V2的读数用U2表示,则由已知量和测得量表示R1的表达式为R1=____。

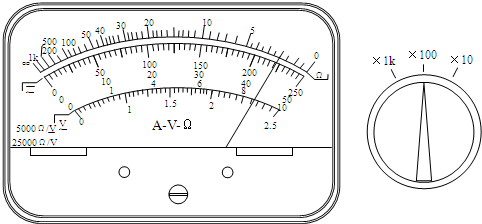

2、填空题 如图所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况,则这个电阻的阻值约为______Ω.如果想测量的更精确些,应怎样调节多用电表后再进行测量?
答:______.
3、选择题 如图所示,水平放置的平行金属板充电后板间形成匀强电场,板间距离为d,一个带负电的液滴带电量大小为q,质量为m,从下板边缘射入电场,沿直线从上板边缘射出,则
[? ]
A.液滴做的是匀加速直线运动
B.液滴做的是匀减速直线运动
C.两板的电势差为mgd/q
D.液滴的电势能增加了mgd
4、选择题 如图,在O点处放置一个正电荷,在过O点的竖直平面内的A点,自由释放一个带正电的小球,小球的质量为m、电荷量为q。小球落下的轨迹如图中虚线所示,它与以O为圆心。半径为R的圆相交于B、C两点,点O、C在同一水平线上,∠BOC=30°,A点距离OC的竖直高度为h。若小球通过B点的速度为v,下列说法中正确的是
[? ]
A.小球通过C点的速度大小是
B.小球通过C点的速度大小是
C.小球由A点到C点电场力做功是
D.小球由A点到C点损失的机械能是
5、实验题 给你一个电阻箱、开关及导线等,如何根据闭合电路的欧姆定律测出一节旧干电池的电动势和内阻。
(1)画出电路图。
(2)实验过程中,将电阻箱拨到4.5 Ω时,电压表读数为0.90 V;若将电阻箱拨到如图甲所示的__________Ω时,电压表的读数如图乙所示是__________V。
