1、实验题 (1)测量重力加速度时由于没有消除空气阻力的影响引起的误差属于?(选填系统误差或偶然误差),这种误差的特点是?
参考答案:系统误差,系统误差的特点是多次重复测量结果总大于(或小于)被测量的真实值
本题解析:略
本题难度:一般
2、简答题 如图甲所示,在以O为坐标原点的xoy平面内,存在着范围足够大的电场和磁场.一个质量m=2×10-2kg,带电量q=+5×10-3C的带电小球在0时刻以v0=40m/s的速度从O点沿+x方向(水平向右)射入该空间,在该空间同时加上如图乙所示的电场和磁场,其中电场沿-y方向(竖直向上),场强大小E0=40V/m.磁场垂直于xoy平面向外,磁感应强度大小B0=4πT.取当地的重力加速度g=10m/s2,不计空气阻力,计算结果中可以保留根式或π.试求:
(1)12s末小球速度的大小.
(2)在给定的xoy坐标系中,大体画出小球在0~24s内运动轨迹的示意图.
(3)26s末小球的位置坐标.
参考答案:(1)0~1s内,小球只受重力作用,做平抛运动.当同时加上电场和磁场时,电场力:F1=qE0=0.2N,方向向上,
重力:G=mg=0.2N,方向向下,重力和电场力恰好平衡.此时小球只受洛伦兹力而做匀速圆周运动,
根据牛顿第二定律有:qvB0=mv2r
运动周期T=2πrv,联立解得T=2s
正好是电场、磁场同时存在时间的5倍,即在这10s内,小球恰好做了5个完整的匀速圆周运动.所以小球在t1=12s时刻的速度相当于小球做平抛运动t=2s时的末速度.
? vy=gt=20m/s,
? vx=v0=40m/s
? v1=
本题解析:
本题难度:一般
3、填空题 (1)在测量电阻丝电阻率的实验中,用刻度尺测量被测电阻丝的有效长度,如图1所示,金属丝的另一端与刻度尺的零刻度对齐,读数为______cm.用螺旋测微器测金属丝直径,结果如图2所示,读数为______mm.
(2)电压表、电流表读数如图,则U=______,I=______.

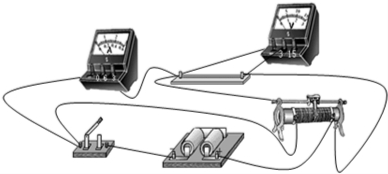

(3)根据电路图给实物图连线.
参考答案:(1))毫米刻度尺读数要估读到0.1mm,故读数为240.0mm=24.00cm;
螺旋测微器固定刻度读数为0;
半刻度读数0.5mm;
可动刻度读数10.0×0.01=0.100mm
故毫米刻度尺读数为0.600mm;
(2)电压表最小刻度为0.1V,故读数为2.40V;
电流表最小刻度为0.02A,故读数为0.31A;
(3)按照电路图连线,如图
故答案为:(1)24.00,0.600;(2)2.40V,0.31A;(3)如图所示.
本题解析:
本题难度:一般
4、选择题 一节干电池的电动势为1.5V,有以下几种说法,正确的是( ? )
①电源中每通过1C电量,电源把1.5J的化学能转变为电能
②干电池能在1s内将1.5J的化学能转变成电能
③不同型号的干电池电动势均是1.5V,与干电池的体积无关
④一节干电池将化学能转变成电能的本领比一节铅蓄电池(电动势为2V)的小.
A.①②③
B.②③④
C.①②④
D.①③④
参考答案:D
本题解析:
本题难度:简单
5、简答题 利用如图1所示电路可测量电池组的电动势E和内电阻r.根据实验数据绘出如图2所示的R-1/I图线,其中R为电阻箱读数,I为电流表读数,由此可得到E=______V,r=______Ω.
参考答案:解析:由闭合电路欧姆定律I=ER+r得:
?R=E?1I-r
所以图中直线的斜率值为电源电动势的值,截距为内电阻的值,所以求出电源电动势为1.5V,内电阻为0.5Ω.
故答案为:1.5、0.5
本题解析:
本题难度:一般
