1、填空题 现有一块灵敏电流表A1,量程为200?μA,内阻约为1000Ω,要精确测出其内阻R1,提供的器材有:
电流表A2(量程为1mA,内阻R2=50Ω);
电压表V(量程为3V,内阻RV约为3kΩ);
滑动变阻器R(阻值范围为0~20Ω);
定值电阻R0(阻值R0=100Ω);
电源E(电动势约为4.5V,内阻很小);
单刀单掷开关S一个,导线若干.
(1)请将上述器材全部用上,设计出合理的、便于多次测量的实验电路图,并保证各电表的示数超过其量程的
.将电路图画在右面的虚框中______.
(2)在所测量的数据中选一组,用测量量和已知量来计算A1表的内阻,表达式为R1=______,表达式中各符号表示的意义是______.

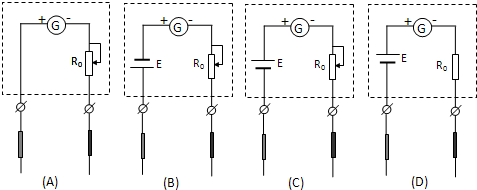

2、简答题 (1)多用表调到欧姆档时,其内部等效电路下列哪个是正确的______
(2)关于多用表使用下列操作正确的是______
A.多用表用于测电压时,要将红表棒接高电势点
B.多用表测电压时,应将多用表串连接入电路
C.多用表测电阻时,要调节倍率,使测量指示值尽可能大
D.多用表测电阻时,如将红黑表棒接错将导致测量错误.
3、选择题 不定项选择
一个用满偏电流为3mA的电流表改装成欧姆表,调零后用它测500Ω的标准电阻时,指针恰好指在刻度盘的正中间,如用它测量一个未知电阻时,指针指在1mA处,则被测电阻的阻值为( ? )
A.2000Ω
B.5000Ω
C.150Ω
D.1000Ω
4、简答题 如图所示,为某一电流表G的刻度盘,使用时指针指着某一电流刻度,表示通过电流表的电流为某一数值,而且也意味着表头的两接线柱之间具有一定大小的电压,因此,电流表G实际上也是一个小量程的电压表.如果图中电流表的内阻是100Ω,请在这个刻度盘上对应1、2、3的下面标出相应的电压数值(单位为V).
5、简答题 为了测量一个量程为3.0V的电压表的内阻RV(约为几千欧),采用了电压半偏法,所用的电路如图所示.
(1)可供选择的实验步骤有:
A.闭合开关S
B.将电阻箱R0的阻值调到最大值
C.将电阻箱的阻值调到零
D.调节滑动变阻器R的阻值,使电压表的示数为3.0v
E.断开开关S
F.把滑动变阻器R的滑动触头P滑到a端
G.调节电阻箱的阻值R0使电压表示数为1.5v,读出此时电阻箱R0的阻值
H.把滑动变阻器的触头P滑到b端
I.按图连接电路,注意断开开关S
将必要的步骤选出并按合理的顺序排列______(填各操作步骤的序号)
(2)若在上述的实验步骤G中,读出R0的阻值为2600Ω,则该电压表的内阻RV=______Ω,由于系统误差,测量值______(选填“偏大”,“偏小”,“不变”)
