1、简答题  如图所示，电源电动势E=14V，内电阻r=1Ω，小灯泡标有“2V4W”字样，电动机M的内阻r′=0.5Ω，当滑动变阻器的阻值R调到1Ω时，电灯和电动机均能正常工作．求：
（1）电动机两端的电压；
（2）电动机输出的机械功率；
（3）电路消耗的总功率．

参考答案：（1）灯泡正常工作，电路电流I=IL=PLUL=4W2V=2A，
电动机两端电压UM=E-Ir-IR-UL=14-2×1-2×1-2=8V；
（2）电动机的输入功率PM=UMI=8×2=16W，
热功率PQ=I2r′=22×0.5=2W，
电动机的机械功率P机=PM-PQ=16-2=14W；
（3）电路消耗的总功率P=EI=14×2=28W；
答：（1）电动机两端的电压为8V；
（2）电动机输出的机械功率14W；
（3）电路消耗的总功率为28W．

本题解析：

本题难度：一般

2、填空题  如图所示的电路中，电阻R1＝12Ω，R2＝R3＝R4＝6.0Ω。当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W。若电流表、电压表均为理想电表，则电源的电动势为?。当电键S闭合后，则电压表的示数为?。

参考答案：13V；10.5V

本题解析：恒定电流专题．由于电路较为复杂，故先将电路简化得出电路结构，先由S断开时的电表的示数利用闭合电路欧姆定律及功率公式可求得电源内阻；

当S闭合后，对电路简化可知，R3与R4并联后与R1串联，再与R2并联，电压表测干路电压，而电流表测量流过R2与R4的总电流；则由串并联电路的规律可求得总电阻；再由闭合电路欧姆定律电路中流过各电阻的电流．

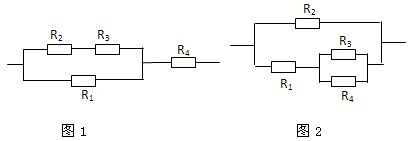

当S断开时电路如图1，并联部分电阻为： R并=6Ω?
总电阻R=R并+R4=12Ω；
由欧姆定律可得：
电流=1A；
由功率公式可知：=13V；
由闭合电路欧姆定律可知；E=U+Ir?解得：r=1Ω；
S闭合时电路如图2
电路中R34的电阻为： R34=3Ω；
电路中总电阻R=?
则电压表示数为：? UV=10.5V

本题难度：一般

3、选择题  如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，电流表、电压表的示数变化情况是（　　）
A．电流表示数一直减小，电压表示数一直增大
B．电流表示数一直增大，电压表示数一直减小
C．电流表示数先增大后减小，电压表示数先减小后增大
D．电流表示数先减小后增大，电压表示数先增大后减小
